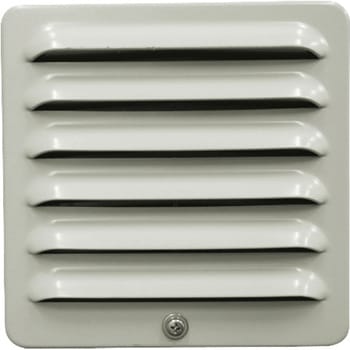

薄型防噴流ギャラリーファン付(塩害対策仕様)
薄型設計により、奥行き寸法の大幅なダウンサイジングを実現しました。
前面側からのフィルターのメンテナンス作業が可能です。
塩害対策仕様です。
沿岸地域等、塩害の影響を受けやすい環境に設置されるキュービクル、配電 盤等の「通気ギャラリー」としてご使用ください。
従来品と同等の保護等級(IP55)を確保しながら、奥行き寸法の大幅なダウンサイジングを実現。省スペース化が図れます。
インナーパーツの効果により、フィルター面が風雨にさらされにくいため、雨天時でも水膜でフィルターの換気能力を落とすことがありません。
背面側にはファンの取付けが可能な製品もあります。(ファン取付け時は排気用としてご使用ください。)
用途雨風にさらされる条件の厳しい屋外などで、特に塩害地域に設置される盤に。
材質アウタールーバー：SUS304、インナールーバー：ポリプロピレン(難燃性：UL94 V-0)、フィルター：塩害対策フィルター(捕集効率90%)
形状1連
幅(mm)160
厚さ(mm)(アウタールーバー)1.5、(フィルターケース)1.2
色(アウタールーバー)5Y7/1塗装付(半ツヤ)、(フィルターケース)5Y7/1塗装付
奥行(mm)77
取付ねじアウタールーバー：なべ平W・ナイロンW組込M5×8
最大風量(m3/min)0.47/0.54
縦(mm)160
横(mm)160
ナット皿ばねナット：M6
パネルカット寸法(mm)130×130(縦×横)
前面開口部面積(cm2)60
内容量1台
注意
※取り付けにおいては、パネルカット以外に取り付け穴が必要となります。
