ICテストクリップ

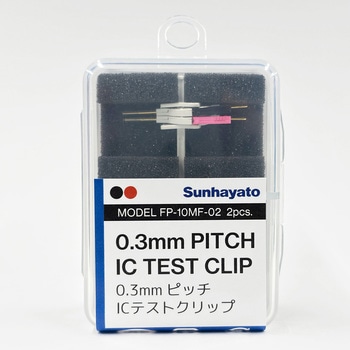

ICテストクリップ(0.3mmピッチ対応/2本入)
簡単に狭ピッチICの信号を取り出せる!
ミドルタイプ(先端長7.5mm)で、0.3～0.5mmピッチの面実装型ICの端子に直接取り付けできるテストクリップです。導体抵抗値を50mΩ以下に抑えています。ロジックアナライザーのプローブが直接接続できます。赤・黒の2色カラーで、操作ハンドルが後方にあるので隣のクリップとの誤操作・誤接触がありません。付属のホールドバーとホールドバープレートにより、連ねて使用する際に安定してクリップできます。
適合SOP、QFPパッケージ等：0.3～0.5mmピッチ
セット内容ホールドバー×1、ホールドバープレート×2、取扱説明書
定格電圧AC30V rms、DC60V
本体寸法(mm)本体長：29.1、先端パイプ：Φ0.6×7.5
先端長(mm)7.5
パイプ寸法(mm)先端パイプ：Φ0.6×7.5(ミドルタイプ)
先端スプリング径(Φμm)80
コンタクトピンΦ0.75mm(金メッキ仕上リン青銅ピン、ロジアナソケットに直接接続可
入数(個)2入(赤・黒×各1)
RoHS指令(10物質対応)対応
内容量1個
注意
※オシロプローブ等の測定機器との接続ケーブルは付属しておりません。別途ご用意ください。
