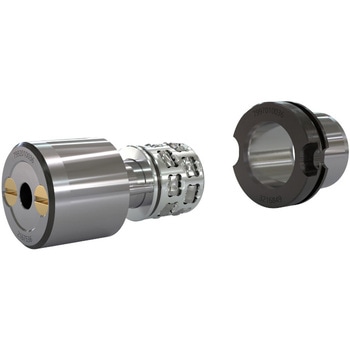

射出成形金型用高精度位置決め部品RFCS(小型金型用)
ゼロクリアランスの位置決めを実現し、成形精度を向上させます。二色(多色)成形への適用の場合は、ご相談ください。
- 用途
- 高精度化が求められる射出成形金型。小型金型向け。
- 付属品
- 皿ねじ(M5x45) 1個、M4x10 2個
- 材質(本体)
- 16MnCr5

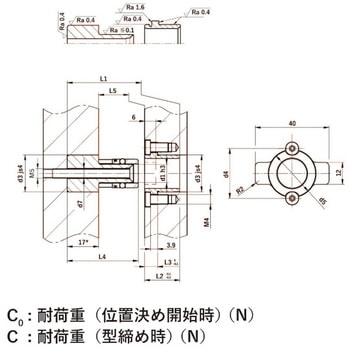

- 寸法L1(mm)
- 36
- 材質(ローラー部)
- 特殊ベアリング鋼(SUJ2相当)
- 寸法L2(mm)
- 19
- 寸法L3(mm)
- 7
- 寸法L4(mm)
- 38.5
- 寸法d1(Φmm)
- 10
- 耐熱温度(℃)
- 150
- 許容差
- 【はめあい穴】ISO H5(H6)
- 硬度HRC
- 【ローラー】62～64、【ブッシュ】62～64
- 寸法d3(Φmm)
- 20
- 寸法d4(Φmm)
- 27
- 寸法L5(mm)
- ～11
- 材質(ブッシュ)
- 特殊ベアリング鋼(SUJ2相当)
- 材質(リテーナー)
- アルミ合金(2000系)
- RoHS指令(10物質対応)
- 対応
- 許容過負荷
- 【動的】630 N、【静的】1050 N
- 寸法d5(Φmm)
- 26
- 寸法d7(Φmm)
- 5.2
- 硬度(本体)
- 61～63(HRC)
- 内容量
- 1本
注意
※ピンとブッシュの組み換えはしないでください(特注対応を除く)。定期的なグリスアップが必要です。金型用部品、位置決め部品 の新着商品
