SUS スパイラルリテイニング FUS

規格にとらわれない止め輪

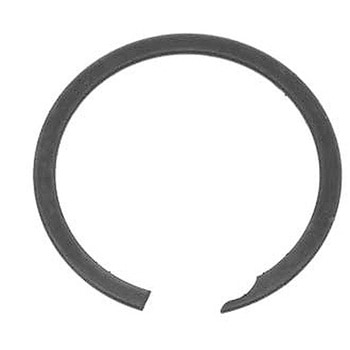

スパイラルリテイニングリング
特長
設計者の意図する仕様に合わせて製作することができるので、柔軟な設計に貢献することができます。
角が丸い平線材をコイリングするので、プレス成型の止め輪に見られるバリ、ダレ、カエリなどは発生しません。
標準品を取り揃えていますが、オーダーメイドの場合でも基本的に新たな金型、治具などを製作する必要がありません。
材質は一般的な炭素鋼のほか、さびに強いステンレス鋼もご用意しています。
C型止め輪にある脱着用の突起が無いので、スペースを無駄にしません。
装着時は専用治具のほか、ハンドリングでも可能です。取り外しの際も、マイナスドライバーなどで簡単に行えます。
使用例
プレインベアリング固定
ローターシャフト用プレインベアリングの固定用に使用されています。狭いスペースでの組付けの優位性により採用されました。過酷な環境下での信頼性も評価されています。
転がり軸受け固定
軸受けを止め輪で固定する際は、同時にプリロードスプリングで与圧を加えることにより、振動による損傷などを未然に防ぐことができます。
