デジタルケーブルメジャー

Name: デジタルケーブルメジャー
Brand: DENSAN(デンサン/ジェフコム)

1000mまでのケーブルの長さを素早く計測できる
50個までユーザーモードの登録が可能
本体をケーブルの一端に接続し、ボタンを押すだけの簡単操作。
ユーザーモードで、より正確に長さを測定できる。また、メニューに無いケーブルの測定も可能。
アルミCVケーブルはユーザーモードで測長可能です。
バックライト付液晶で、暗いところでも見やすい。 (バックライトはスイッチ操作後、約5秒間点灯)
用途に合わせて選べる付属ケーブル。

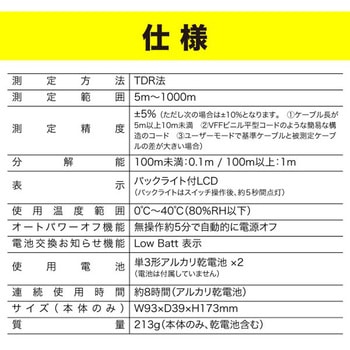

仕様

個装梱包：個装箱
個装サイズ・質量：W195×D55×H245mm・650

測定精度

±5% (ただし下記1～3の場合は±10%となります)
1.ケーブル長が5m以上10m未満
2.VFFビニル平型コードのような簡易な構造のコード
3.ユーザーモードで基準ケーブルと被測定ケーブルの差が大きい場合

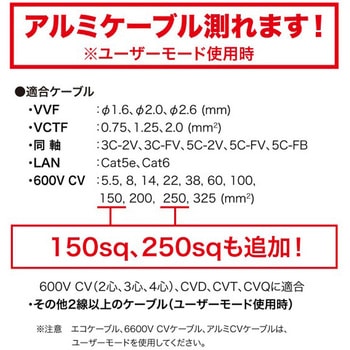

適合ケーブル

・VVF ：Φ1.6、Φ2.0、Φ2.6 (mm)
・VCTF ：0.75、1.25、2.0 (mm²)
・同軸：3C-2V、3C-FV、5C-2V、5C-FV、5C-FB
・LAN ：Cat5e、Cat6
・600V CV ：5.5， 8， 14， 22， 38， 60， 100，150， 200， 250， 325 (mm²)
600V CV(2心、3心、4心)、CVD、CVT、CVQに適合
・その他2線以上のケーブル(ユーザーモード使用時)

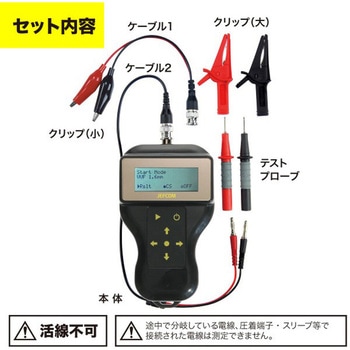

セット内容・本体・クリップ(小)・クリップ(大)・テストプローブ・ケーブル1・ケーブル2 材質ケース：ABS、LCDカバー：アクリル、BNCコネクタ：黄銅+ニッケルメッキ、電池端子：ピアノ線、スイッチカバー：クロロプレンゴム質量(g)213(本体のみ、乾電池含む) 使用温度範囲(℃)0～40(80%RH以下) 表示バックライト付LCD (バックライトはスイッチ操作後、約5秒間点灯) 測定方法TDR法連続使用時間約8時間(アルカリ乾電池) 機能電池交換お知らせ：Low Batt 表示使用電池単3形アルカリ乾電池 ×2 (電池は付属していません) 本体サイズ(mm)93×39×173 測定範囲(m)5～1000 オートパワーオフ無操作約5分で自動的に電源オフ分解能(m)100未満：0.1 / 100以上：1 内容量1個

関連資料： (1.97MB) 取扱説明書： (2.43MB)

注意

※エコケーブル、6600V CVケーブル、アルミCVケーブルは、ユーザーモードを使用してください。
※活線不可
※途中で分岐しているケーブル、圧着端子・スリーブ等で接続されたケーブルは測定できません。
※同仕様の長さのわかっている「基準ケーブル」が必要。
