六角穴用ゲージ

Name: 六角穴用ゲージ
Brand: ファム

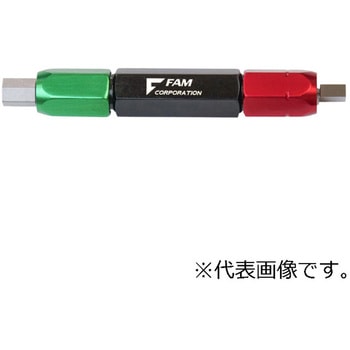

六角穴付きボルト、止めねじ、六角穴付きボタンねじ等の六角形状を検証するための、六角通止めゲージです。
通り側( 青の取手) と止り側( 赤の取手) があり、もし止り側のゲージが入った場合、JIS 規格よりも形状が大き過ぎることになるので不合格品となります。
止り側が入らないで、通り側のゲージが入れば合格品となります。
もし通り側のゲージも入らなければ形状が小さすぎることになるので不合格品となります。
六角穴用ゲージは最終検査や受け入れ検査だけではなく、現場作業での検査にも大きな助けになります。

材質【先端ゲージ部】SKD-11(焼入) 【取手部】アルミピンバイス規格JIS B 1016:2006 構成通 / 止

関連資料： (0.86MB)

注意

※製品の仕様は改良のため、予告なく変更する場合があります。

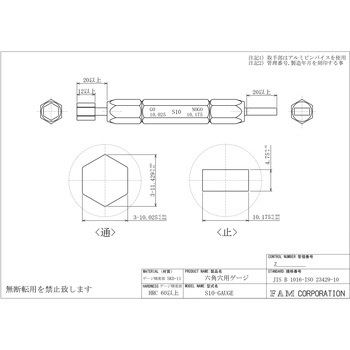

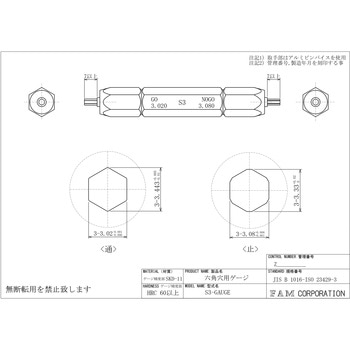

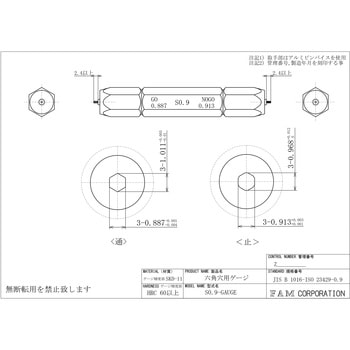

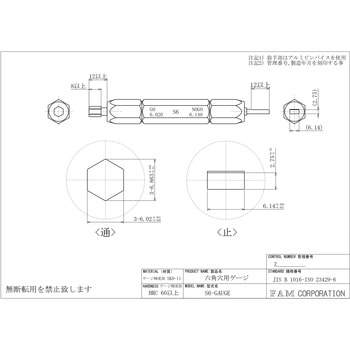

※製品の詳細な寸法につきましては、寸法表をご確認ください。
※品番に(校正証明書)を含む製品は計測器の校正を行い、該当する校正関連書類が付属致します。
※品番に(校正証明書)を含む製品の発注時は書類に記載する宛名のご指示をお願い致します。

特価

本日10月23日(木)は、測定用品カテゴリの全商品がキャンペーンコード入力で通常価格より 10％引き！

キャンペーンコード 000025251017

キャンペーンコードのご利用方法 ※特価からの更なる割引はございません

お気に入りに追加

24件中 1～24件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 S0.7-GAUGE S0.7-GAUGE(校正証明書+トレーサビリティ体系図付き) S0.9-GAUGE S0.9-GAUGE(校正証明書+トレーサビリティ体系図付き) S1.3-GAUGE S1.3-GAUGE(校正証明書+トレーサビリティ体系図付き) S1.5-GAUGE S1.5-GAUGE(校正証明書+トレーサビリティ体系図付き) S2-GAUGE S2-GAUGE(校正証明書+トレーサビリティ体系図付き) S2.5-GAUGE S2.5-GAUGE(校正証明書+トレーサビリティ体系図付き) S3-GAUGE S3-GAUGE(校正証明書+トレーサビリティ体系図付き) S4-GAUGE S4-GAUGE(校正証明書+トレーサビリティ体系図付き) S5-GAUGE S5-GAUGE(校正証明書+トレーサビリティ体系図付き) S6-GAUGE S6-GAUGE(校正証明書+トレーサビリティ体系図付き) S8-GAUGE S8-GAUGE(校正証明書+トレーサビリティ体系図付き) S10-GAUGE S10-GAUGE(校正証明書+トレーサビリティ体系図付き)	内容量選択解除 1セット 1個	付属品選択解除校正証明書、トレーサビリティ体系図、検査成績書検査成績書	ねじ選択解除【ボタンねじ】(六角穴付き)M3、【止めねじ】(六角穴付き)M4 【ボタンねじ】(六角穴付き)M4、【止めねじ】(六角穴付き)M5 【ボタンねじ】(六角穴付き)M5、【止めねじ】(六角穴付き)M6 【ボタンねじ】(六角穴付き)M6、【止めねじ】(六角穴付き)M8 【ボタンねじ】(六角穴付き)M8、【止めねじ】(六角穴付き)M10 【止めねじ】(六角穴付き)M1.6・M1.7 【止めねじ】(六角穴付き)M2 【止めねじ】(六角穴付き)M2.5 【止めねじ】(六角穴付き)M3 【止めねじ】(六角穴付き)M12 【止めねじ】(六角穴付き)M14 【止めねじ】(六角穴付き)M16	サイズ(mm) 選択解除【止ゲージ】<最大> 0.727、<最小> 0.725【通ゲージ】<最大> 0.709、<最小> 0.706 【止ゲージ】<最大> 0.916、<最小> 0.914【通ゲージ】<最大> 0.886、<最小> 0.883 【止ゲージ】<最大> 1.303、<最小> 1.301【通ゲージ】<最大> 1.274、<最小> 1.271 【止ゲージ】<最大> 1.583、<最小> 1.581【通ゲージ】<最大> 1.519、<最小> 1.516 【止ゲージ】<最大> 2.083、<最小> 2.081【通ゲージ】<最大> 2.019、<最小> 2.016 【止ゲージ】<最大> 2.586、<最小> 2.581【通ゲージ】<最大> 2.519、<最小> 2.514 【止ゲージ】<最大> 3.086、<最小> 3.081【通ゲージ】<最大> 3.019、<最小> 3.014 【止ゲージ】<最大> 5.146、<最小> 5.141【通ゲージ】<最大> 5.019、<最小> 5.014 【止ゲージ】<最大> 6.146、<最小> 6.141【通ゲージ】<最大> 6.019、<最小> 6.014 【止ゲージ】<最大> 10.181、<最小> 10.176【通ゲージ】<最大> 10.024、<最小> 10.019	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安

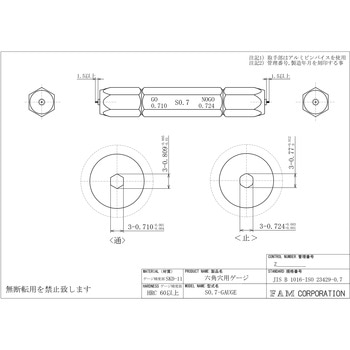

63309237	S0.7-GAUGE	1個	検査成績書	【止めねじ】(六角穴付き)M1.6・M1.7	【止ゲージ】<最大> 0.727、<最小> 0.725【通ゲージ】<最大> 0.709、<最小> 0.706	オープン	￥149,800	￥149,800	￥164,780 （税込）	12日以内出荷メーカー直送返品不可代引不可特別運賃
63309246	S0.9-GAUGE	1個	検査成績書	【止めねじ】(六角穴付き)M2	【止ゲージ】<最大> 0.916、<最小> 0.914【通ゲージ】<最大> 0.886、<最小> 0.883	オープン	￥139,800	￥139,800	￥153,780 （税込）	12日以内出荷メーカー直送返品不可代引不可特別運賃
63309255	S1.3-GAUGE	1個	検査成績書	【止めねじ】(六角穴付き)M2.5	【止ゲージ】<最大> 1.303、<最小> 1.301【通ゲージ】<最大> 1.274、<最小> 1.271	オープン	￥129,800	￥129,800	￥142,780 （税込）	12日以内出荷メーカー直送返品不可代引不可特別運賃

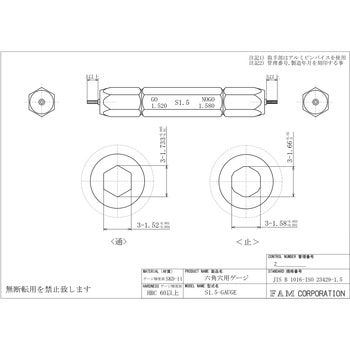

63309271	S1.5-GAUGE	1個	検査成績書	【止めねじ】(六角穴付き)M3	【止ゲージ】<最大> 1.583、<最小> 1.581【通ゲージ】<最大> 1.519、<最小> 1.516	オープン	￥119,800	￥119,800	￥131,780 （税込）	12日以内出荷メーカー直送返品不可代引不可特別運賃

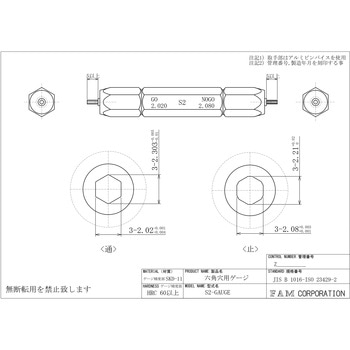

63309280	S2-GAUGE	1個	検査成績書	【ボタンねじ】(六角穴付き)M3、【止めねじ】(六角穴付き)M4	【止ゲージ】<最大> 2.083、<最小> 2.081【通ゲージ】<最大> 2.019、<最小> 2.016	オープン	￥88,980	￥88,980	￥97,878 （税込）	12日以内出荷メーカー直送返品不可代引不可特別運賃

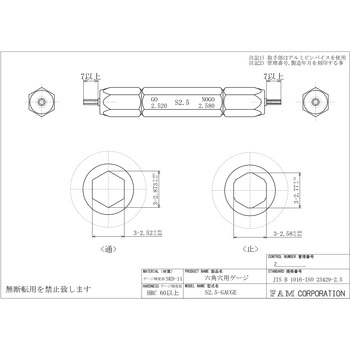

63309289	S2.5-GAUGE	1個	検査成績書	【ボタンねじ】(六角穴付き)M4、【止めねじ】(六角穴付き)M5	【止ゲージ】<最大> 2.586、<最小> 2.581【通ゲージ】<最大> 2.519、<最小> 2.514	オープン	￥73,980	￥73,980	￥81,378 （税込）	12日以内出荷メーカー直送返品不可代引不可特別運賃
63309298	S3-GAUGE	1個	検査成績書	【ボタンねじ】(六角穴付き)M5、【止めねじ】(六角穴付き)M6	【止ゲージ】<最大> 3.086、<最小> 3.081【通ゲージ】<最大> 3.019、<最小> 3.014	オープン	￥72,980	￥72,980	￥80,278 （税込）	12日以内出荷メーカー直送返品不可代引不可特別運賃

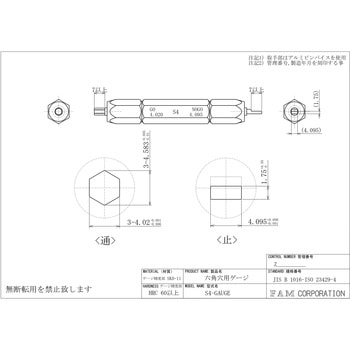

63309307	S4-GAUGE	1個	検査成績書	【ボタンねじ】(六角穴付き)M6、【止めねじ】(六角穴付き)M8	【止ゲージ】<最大> 5.146、<最小> 5.141【通ゲージ】<最大> 5.019、<最小> 5.014	オープン	￥72,980	￥72,980	￥80,278 （税込）	12日以内出荷メーカー直送返品不可代引不可特別運賃

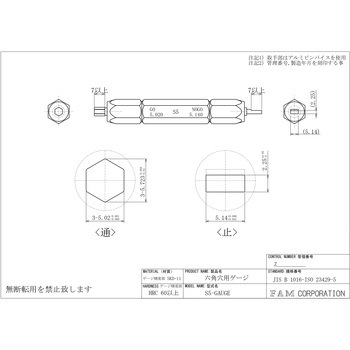

63309316	S5-GAUGE	1個	検査成績書	【ボタンねじ】(六角穴付き)M8、【止めねじ】(六角穴付き)M10	【止ゲージ】<最大> 5.146、<最小> 5.141【通ゲージ】<最大> 5.019、<最小> 5.014	オープン	￥73,980	￥73,980	￥81,378 （税込）	12日以内出荷メーカー直送返品不可代引不可特別運賃
63309325	S6-GAUGE	1個	検査成績書	【止めねじ】(六角穴付き)M12	【止ゲージ】<最大> 6.146、<最小> 6.141【通ゲージ】<最大> 6.019、<最小> 6.014	オープン	￥73,980	￥73,980	￥81,378 （税込）	12日以内出荷メーカー直送返品不可代引不可特別運賃
63309341	S8-GAUGE	1個	検査成績書	【止めねじ】(六角穴付き)M14	【止ゲージ】<最大> 0.727、<最小> 0.725【通ゲージ】<最大> 0.709、<最小> 0.706	オープン	￥75,980	￥75,980	￥83,578 （税込）	12日以内出荷メーカー直送返品不可代引不可特別運賃
63309350	S10-GAUGE	1個	検査成績書	【止めねじ】(六角穴付き)M16	【止ゲージ】<最大> 10.181、<最小> 10.176【通ゲージ】<最大> 10.024、<最小> 10.019	オープン	￥75,980	￥75,980	￥83,578 （税込）	12日以内出荷メーカー直送返品不可代引不可特別運賃
63309465	S0.7-GAUGE(校正証明書+トレーサビリティ体系図付き)	1セット	校正証明書、トレーサビリティ体系図、検査成績書	【止めねじ】(六角穴付き)M1.6・M1.7	【止ゲージ】<最大> 0.727、<最小> 0.725【通ゲージ】<最大> 0.709、<最小> 0.706	オープン	￥149,800	￥149,800	￥164,780 （税込）	15日以内出荷メーカー直送返品不可代引不可特別運賃
63309481	S0.9-GAUGE(校正証明書+トレーサビリティ体系図付き)	1セット	校正証明書、トレーサビリティ体系図、検査成績書	【止めねじ】(六角穴付き)M2	【止ゲージ】<最大> 0.916、<最小> 0.914【通ゲージ】<最大> 0.886、<最小> 0.883	オープン	￥139,800	￥139,800	￥153,780 （税込）	15日以内出荷メーカー直送返品不可代引不可特別運賃
63309490	S1.3-GAUGE(校正証明書+トレーサビリティ体系図付き)	1セット	校正証明書、トレーサビリティ体系図、検査成績書	【止めねじ】(六角穴付き)M2.5	【止ゲージ】<最大> 1.303、<最小> 1.301【通ゲージ】<最大> 1.274、<最小> 1.271	オープン	￥129,800	￥129,800	￥142,780 （税込）	15日以内出荷メーカー直送返品不可代引不可特別運賃
63309499	S1.5-GAUGE(校正証明書+トレーサビリティ体系図付き)	1セット	校正証明書、トレーサビリティ体系図、検査成績書	【止めねじ】(六角穴付き)M3	【止ゲージ】<最大> 1.583、<最小> 1.581【通ゲージ】<最大> 1.519、<最小> 1.516	オープン	￥119,800	￥119,800	￥131,780 （税込）	15日以内出荷メーカー直送返品不可代引不可特別運賃
63309508	S2-GAUGE(校正証明書+トレーサビリティ体系図付き)	1セット	校正証明書、トレーサビリティ体系図、検査成績書	【ボタンねじ】(六角穴付き)M3、【止めねじ】(六角穴付き)M4	【止ゲージ】<最大> 2.083、<最小> 2.081【通ゲージ】<最大> 2.019、<最小> 2.016	オープン	￥88,980	￥88,980	￥97,878 （税込）	15日以内出荷メーカー直送返品不可代引不可特別運賃
63309517	S2.5-GAUGE(校正証明書+トレーサビリティ体系図付き)	1セット	校正証明書、トレーサビリティ体系図、検査成績書	【ボタンねじ】(六角穴付き)M4、【止めねじ】(六角穴付き)M5	【止ゲージ】<最大> 2.586、<最小> 2.581【通ゲージ】<最大> 2.519、<最小> 2.514	オープン	￥73,980	￥73,980	￥81,378 （税込）	15日以内出荷メーカー直送返品不可代引不可特別運賃
63309526	S3-GAUGE(校正証明書+トレーサビリティ体系図付き)	1セット	校正証明書、トレーサビリティ体系図、検査成績書	【ボタンねじ】(六角穴付き)M5、【止めねじ】(六角穴付き)M6	【止ゲージ】<最大> 3.086、<最小> 3.081【通ゲージ】<最大> 3.019、<最小> 3.014	オープン	￥72,980	￥72,980	￥80,278 （税込）	15日以内出荷メーカー直送返品不可代引不可特別運賃
63309535	S4-GAUGE(校正証明書+トレーサビリティ体系図付き)	1セット	校正証明書、トレーサビリティ体系図、検査成績書	【ボタンねじ】(六角穴付き)M6、【止めねじ】(六角穴付き)M8	【止ゲージ】<最大> 5.146、<最小> 5.141【通ゲージ】<最大> 5.019、<最小> 5.014	オープン	￥72,980	￥72,980	￥80,278 （税込）	15日以内出荷メーカー直送返品不可代引不可特別運賃
63309551	S5-GAUGE(校正証明書+トレーサビリティ体系図付き)	1セット	校正証明書、トレーサビリティ体系図、検査成績書	【ボタンねじ】(六角穴付き)M8、【止めねじ】(六角穴付き)M10	【止ゲージ】<最大> 5.146、<最小> 5.141【通ゲージ】<最大> 5.019、<最小> 5.014	オープン	￥73,980	￥73,980	￥81,378 （税込）	15日以内出荷メーカー直送返品不可代引不可特別運賃
63309560	S6-GAUGE(校正証明書+トレーサビリティ体系図付き)	1セット	校正証明書、トレーサビリティ体系図、検査成績書	【止めねじ】(六角穴付き)M12	【止ゲージ】<最大> 6.146、<最小> 6.141【通ゲージ】<最大> 6.019、<最小> 6.014	オープン	￥73,980	￥73,980	￥81,378 （税込）	15日以内出荷メーカー直送返品不可代引不可特別運賃
63309569	S8-GAUGE(校正証明書+トレーサビリティ体系図付き)	1セット	校正証明書、トレーサビリティ体系図、検査成績書	【止めねじ】(六角穴付き)M14	【止ゲージ】<最大> 0.727、<最小> 0.725【通ゲージ】<最大> 0.709、<最小> 0.706	オープン	￥75,980	￥75,980	￥83,578 （税込）	15日以内出荷メーカー直送返品不可代引不可特別運賃
63309578	S10-GAUGE(校正証明書+トレーサビリティ体系図付き)	1セット	校正証明書、トレーサビリティ体系図、検査成績書	【止めねじ】(六角穴付き)M16	【止ゲージ】<最大> 10.181、<最小> 10.176【通ゲージ】<最大> 10.024、<最小> 10.019	オープン	￥75,980	￥75,980	￥83,578 （税込）	15日以内出荷メーカー直送返品不可代引不可特別運賃
