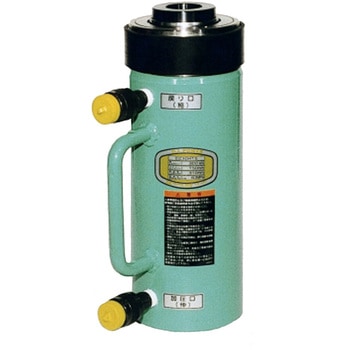

EC形中空ジャッキ
中空ジャッキはジャッキ中心部に貫通穴があり原子力発電所、トンネル工事、地下鉄工事等のPC工法、ほか多方面に採用されております。
ピストンロッドはメッキ付です。
許容横荷重は揚力の1/20です。
押引共油圧作動です。
ピストンロッドに付着するゴミ除去用ダストシール付。
サドルはネジ込みタイプです。
ピストンロッド内側にネジを設けています。
複動H(油圧戻り)タイプ
取手付

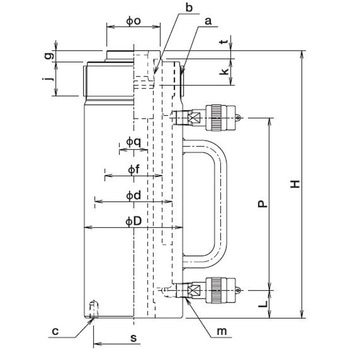

- 仕様
- 揚力(tf)：30
- 寸法t(mm)
- 10
- 揚力(kN)
- 300
- 受圧面積(cm2)
- 47.71
- 寸法s(mm)
- 92
- 寸法g(mm)
- 13
- ロッド径(Φmm)
- 67
- シリンダ外径D(Φmm)
- 114
- シリンダ内径d(Φmm)
- 90
- カラーネジ径a(mm)
- M110×2
- カラーネジの長さj(mm)
- 40
- ロッドネジ径b(mm)
- M48×1.5
- ロッドネジの長さk(mm)
- 30
- ベースネジ径c(mm)
- 4-M10×15L
- サドル径o(Φmm)
- 62
- ポートネジm
- NPT3/8mm
- 引力(kN[tf])
- 180(18)
- センターホール径(Φmm)
- q：33
- 内容量
- 1個
