EC形中空ジャッキ
中空ジャッキはジャッキ中心部に貫通穴があり原子力発電所、トンネル工事、地下鉄工事等のPC工法、ほか多方面に採用されております。
ピストンロッドはメッキ付です。
許容横荷重は揚力の1/20です。
押引共油圧作動です。
ピストンロッドに付着するゴミ除去用ダストシール付。
サドルはネジ込みタイプです。
ピストンロッド内側にネジを設けています。
複動H(油圧戻り)タイプ
吊環付

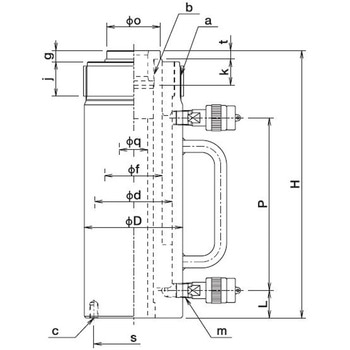

- 仕様
- 揚力(tf)：60
- ストローク(mm)
- 250
- 寸法t(mm)
- 12
- 揚力(kN)
- 600
- 受圧面積(cm2)
- 88.55
- 寸法s(mm)
- 135
- 最低高さ(mm)
- 452
- 寸法g(mm)
- 17
- ロッド径(Φmm)
- 105
- シリンダ外径D(Φmm)
- 163
- シリンダ内径d(Φmm)
- 130
- カラーネジ径a(mm)
- M160×3
- カラーネジの長さj(mm)
- 50
- ロッドネジ径b(mm)
- M78×2
- ロッドネジの長さk(mm)
- 40
- ベースネジ径c(mm)
- 4-M12×24L
- サドル径o(Φmm)
- 96
- ポートネジm
- NPT3/8mm
- 引力(kN[tf])
- 300(30)
- センターホール径(Φmm)
- q：55
- 内容量
- 1個
