EC形中空ジャッキ
中空ジャッキはジャッキ中心部に貫通穴があり原子力発電所、トンネル工事、地下鉄工事等のPC工法、ほか多方面に採用されております。
ピストンロッドはメッキ付です。
許容横荷重は揚力の1/20です。
押引共油圧作動です。
中空ジャッキ用アタッチメントのラムチェアが取付られます。(EC100H15除く)
テンションバー使用時はジャッキ揚力とテンションバー強度の両面より検討し、負荷容量を決定してください。
複動H(油圧戻り)タイプ PC工事用
吊環なし
- 仕様
- 揚力(tf)：30
- ストローク(mm)
- 200

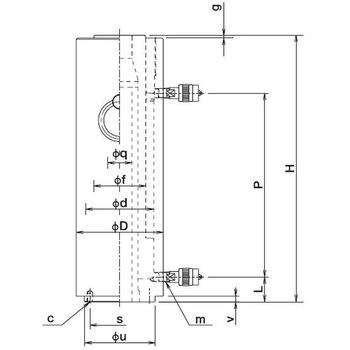

- 寸法(mm)
- -0.2 -0.3 u：93
- 揚力(kN)
- 300
- 受圧面積(cm2)
- 47.71
- 寸法s(mm)
- 74
- 所要油量(mL)
- 955
- 最低高さ(mm)
- 360
- 寸法g(mm)
- 2
- ロッド径(Φmm)
- 71
- 寸法v(mm)
- 10
- シリンダ外径D(Φmm)
- 115
- シリンダ内径d(Φmm)
- 90
- ベースネジ径c(mm)
- 2-M10×12L
- ポートまでの高さL(mm)
- 35
- ポートネジm
- NPT3/8mm
- 推奨ポンプ
- 【手動ポンプ】TWAD-1.3【電動ポンプ】NEX-2、GH1/2
- ポート間距離(mm)
- P：245
- センターホール径(Φmm)
- q：33
- 内容量
- 1個
