EL形低身ジャッキ
ピストンロッドはメッキ付きです。
ピストンロッドに付着するゴミ除去用ダストシール付です。
取付ネジ等を無くし、極力最低高さを低くした、ジャッキ専用タイプです。
狭少な場所での使用に最適です。
低身ジャッキ(ELシリーズ)極小すきまでの持ち上げや機械据付の微調整用に使用します。
ジャッキのヘッド(頭部)、ベース(底部)全面で均等に荷重を受けて下さい。
偏荷重はジャッキ損傷の原因となります。
単動S(スプリング戻り)タイプ
カップの角度は平行、吊環付

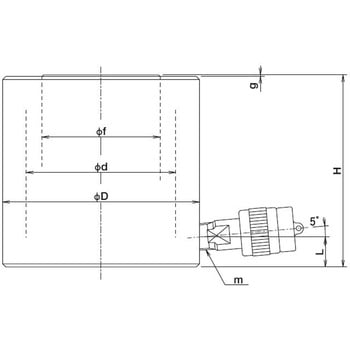

- 仕様
- 揚力(tf)：100
- ストローク(mm)
- 55
- 揚力(kN)
- 1000
- 受圧面積(cm2)
- 143.14
- 所要油量(mL)
- 787
- 最低高さ(mm)
- 141
- 寸法g(mm)
- 1
- ロッド径(Φmm)
- 120
- シリンダ外径(Φmm)
- 170
- シリンダ内径d(Φmm)
- 135
- ポートまでの高さL(mm)
- 24
- ポートネジm
- NPT3/8mm
- 推奨ポンプ
- 【手動ポンプ】TWA-0.9【電動ポンプ】NEX-2、GH1/2
- 内容量
- 1個
注意
※偏荷重がかからないように垂直に荷重を受けてください。特別運賃
