スローアウェイチップ
コーティング材種AC503Uとの組合せで焼入鋼の中粗加工が可能。
勝手なしの研ぎつけワイドブレーカ(すくい角4°)とシャープエッジにより発熱を抑制し、焼入鋼の大切込み加工(ap=1～3mm)を実現。
スムーズな切りくず排出が可能。
- タイプ
- ネガティブ
- 切刃長さ(mm)
- 12.9
- 寸法D1(Φmm)
- 5.16
- 勝手
- なし[N]
- 厚さ許容差(mm)
- ±0.13
- 内接円許容差(mm)
- ±0.025
- 切刃(mm)
- 12
- コーティング
- AC503U
- みぞ穴
- G
- ブレーカ
- GH
- 切削領域
- 焼入鋼軽切削
- コーナー半径(mm)
- 0.8[08]
- 穴の有無
- あり(円筒穴)
- コーナー高さ許容差(mm)
- ±0.025
- ブレーカすくい角(°)
- 3
- ブレーカの有無
- 両面
- 使用インサート
- 菱形[C]
- インサート厚さ(mm)
- 4.76[04]
- 頂角(°)
- 80
- 逃げ角(°)
- 0[N]
- 等級記号
- G
- 内接円IC(mm)
- 12.70
- 内容量
- 1セット(10個)
注意

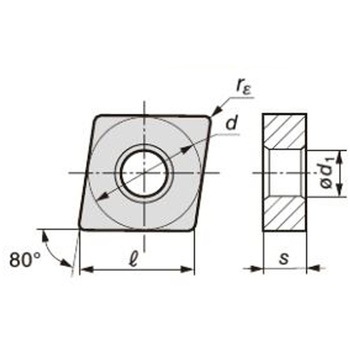

※80度菱形ネガチップのシリーズ画像です。旋盤用 の新着商品
