ステッピングモータドライバIC(TB62269FTAG)評価基板

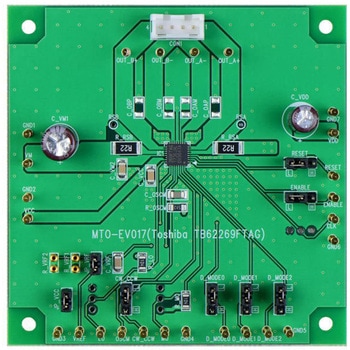

東芝製のステッピングモータドライバIC(TB62269FTAG)の評価基板
TB62269は、PWMチョッパ型2相バイポーラ駆動、CLK-IN制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧40V 、最大定格電流1.8Aを実現しています。
本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、2相、1-2相、W1-2相、2W1-2相、4W1-2相、8W1-2相の各励磁駆動をすぐ試すことができます。
PWM 定電流駆動
CLK 入力制御
2 相、1-2 相、W1-2 相、2W1-2 相、4W1-2 相、8W1-2 相の励磁駆動が可能
BiCD プロセスによる出力段低オン抵抗
高耐圧 / 大電流
熱検出回路(TSD)、過電流検出回路(ISD)、パワーオンリセット回路(POR)
内部回路動作用VCC レギュレータ内蔵のため、VM 電源だけで動作可能
チョッピング周波数は外部抵抗、コンデンサで設定可能
