ステッピングモータドライバIC(TB67S265FTG)評価基板

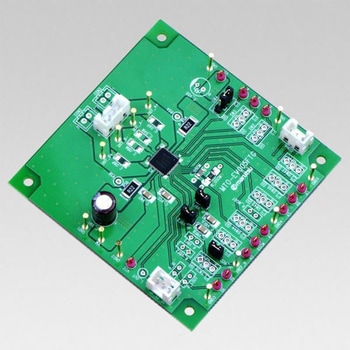

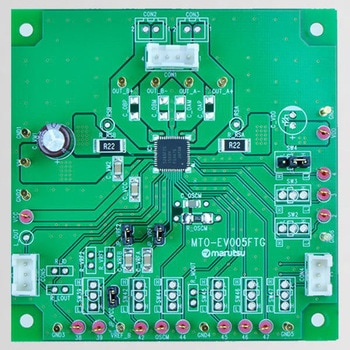

東芝製のステッピングモータドライバIC(TB67S265FTG)の評価基板
TB67S265は、PWMチョッパ型2相バイポーラ駆動、3線シリアル入力方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧50V 、最大定格電流2.0Aを実現しています。
本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、2相、1-2相の各励磁駆動をすぐ試すことができます。ステッピングモータの操作性を是非、体感してみて下さい。
4ビット-16ステップのトルク(TRQ1，TRQ2，TRQ3，TRQ4)調整機能を内蔵
出力低オン(Ron(D-S))抵抗
過熱検出回路(TSD)、過電流検出回路(ISD)、VM電源のパワーオンリセット(POR)を内蔵
内部回路動作用VCCレギュレータ内蔵
モータのチョッピング周波数は外部抵抗とコンデンサにて設定可能
