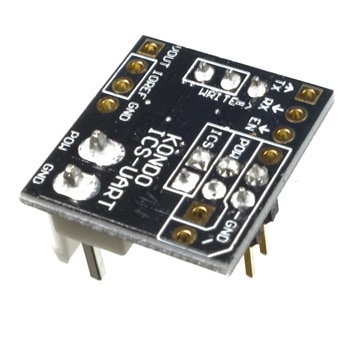

ICS変換基板

KRSサーボなどICSデバイスとマイコンのUARTを接続するための変換基板です。
ICSデバイスは、信号線のTx(送信)とRx(受信)が一体になっていますので、端子の接続のみ行えばICSデバイスとの通信ができるようになります。
電源端子を用意していますので、ICSデバイスへの電源供給も簡単に行えます。電顕ケーブルAやHV電源スイッチハーネス、またはLV電源スイッチハーネスと組み合わせてご利用ください。
基板上のスイッチは、UART端子のモード切り替えスイッチです。
ArduinoUNOなどUSBとシリアル端子が共用の場合は、プログラム転送時はICSデバイスを外す必要がありますが、本商品はスイッチの切り替えのみで接続先を切り替えることができます。
内部でレベル変換用の回路が入っていますので、5Vのシリアル信号だけでなく3.3Vのシリアル信号も使うことができます。

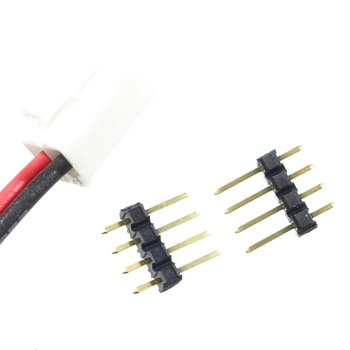

※本製品はヘッダピンをはんだ付けする必要があります。
