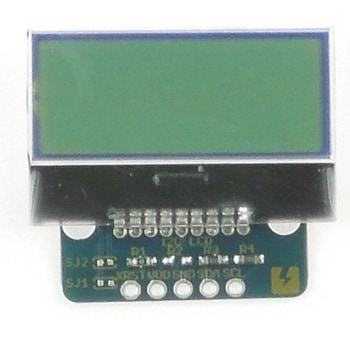

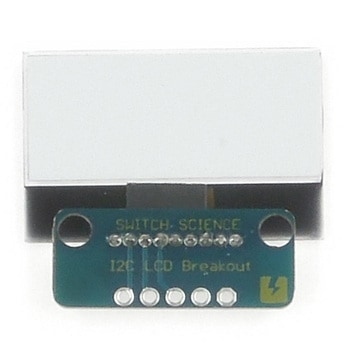

I2C接続の小型LCD搭載ボード(3.3V版)

8x2行の小型LCDモジュール(I2C接続)を搭載したピッチ変換基板です。3.3Vマイコン用で、プルアップ抵抗は実装済みです。
I2C接続小型LCDモジュールは、コンパクトで使用するピンも少ないのですが、ピンピッチが1.5mmと狭いため、Arduinoやブレッドボードには直接取り付けることができません。そこで、2.54mmピッチに変換する基板に搭載しました。I2Cのプルアップ抵抗も実装済みなので、使用するピンヘッダをはんだ付けするだけですぐに使えます。コントラストは、ソフトウェアで設定できます。Arduino Pro 328(3.3V/8MHz)などに直接接続できるピン配置になっています。mbedでも使えます。
5V版の製品と基板を共用しているため、この製品には部品がはんだづけされていない箇所がありますが、不良ではありませんので安心してお使いください。
なお、通信方式がI2Cなので、Arduino標準のLCDライブラリ(LiquidCrystal.h)では動作しません。
