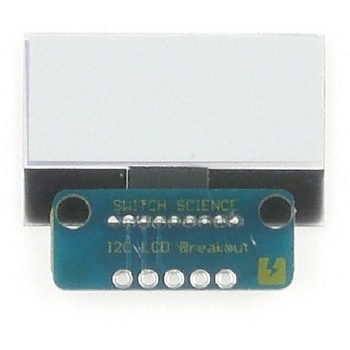

I2C接続の小型LCD搭載ボード(5V版)

8x2行の小型LCDモジュール(I2C接続)を搭載したピッチ変換基板です。5Vマイコン用で、プルアップ抵抗は実装済みです。
I2C接続小型LCDモジュールは、コンパクトで使用するピンも少ないのですが、ピンピッチが1.5mmと狭いため、Arduinoやブレッドボードには直接取り付けることができません。そこで2.54mmピッチに変換する基板に搭載しました。I2Cのプルアップ抵抗も実装済みなので、使用するピンヘッダをはんだ付けするだけですぐに使えます。コントラストは、ソフトウェアで設定できます。Arduino Uno R3などに直接接続できるピン配置になっています。
LCDへは、5Vを抵抗で分圧して供給しています。そのため、LCDの電力消費によって若干ですが供給電圧が昇降します。そのため、電源供給が不安定になる可能性があります。
なお、通信方式がI2Cなので、Arduino標準のLCDライブラリ(LiquidCrystal.h)では動作しません。
