IVR3261DC-DCコンバーターモジュール

LTC3261を搭載した反転電圧レギュレータモジュール基板
リニアテクノロジー社のLTC3261は、高電圧/低静止電流の反転型チャージポンプICです。4.5V～32Vの広範囲の入力電圧で動作し、高精度で正電圧から負電圧を出力することができます。低静止電流のバーストモードと低ノイズの固定周波数モードの2つの動作モードを選択することができます。

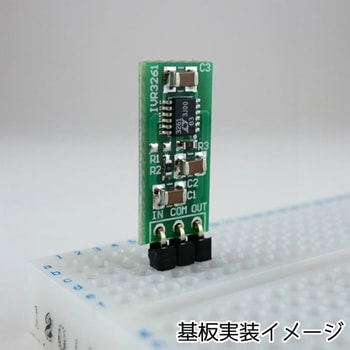

本モジュールは、LTC3261の固定周波数モードを利用して、入力電圧と同じ値の負電圧を安定的に発生させることができ、両電源を必要とする回路などに役立ちます。また、チャージポンプ回路に必要な外付け部品を20×9mmの小さな基板に載せてあるので、回路の簡素化ができます。自作する基板に本モジュールを実装する際は、付属する3ピンライトアングルヘッダをご使用ください。
