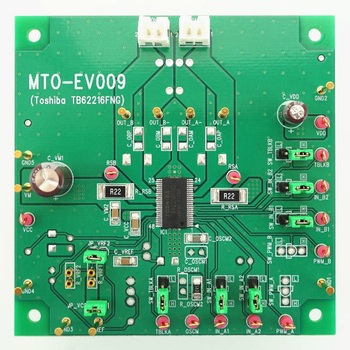

モータードライバIC評価基板(TB62216FNG)
TB62216は、東芝デバイス&ストレージ社製の定電流PWM制御方式、ダイレクトPWM制御方式の両方に対応した、2chのブラシ付きDCモータドライバで、2つのブラシ付きDCモータを独立制御可能です。BiCDプロセスを採用し、出力耐圧40V 、最大定格電流2.5A/chを実現しています。
本評価ボードにはICを評価するために必要な部品を実装しており、定電流PWM駆動、ダイレクトPWM駆動により、ブラシ付きDCモータを制御することが可能です。
TB62216を使ったブラシ付きDCモータの制御性を、本評価ボードにより体感してください。
モータ出力コネクタ：DF1BZ-2P-2.5DSA(ヒロセ電機)
内容量1個
注意
※使用に当たっては、熱的条件に十分ご注意ください。※本評価ボードの用途は、モータ制御の評価や学習用に限ります。市場への製品としては、出荷なさらないようにお願いいたします。
