モータードライバIC評価基板(TC78B025FTG)

TC78B025FTGは、東芝デバイス&ストレージ社製の3相ブラシレスモータ用1-hall 正弦波PWM駆動ドライバICです。出力段にはDMOSを採用し、上下出力オン抵抗0.2Ωを実現しています。不揮発メモリ(NVM)を搭載し、調整可能なClosed loop速度制御機能が内蔵されています。外付けマイクロコンピュータが不要で、コストを抑えることができます。

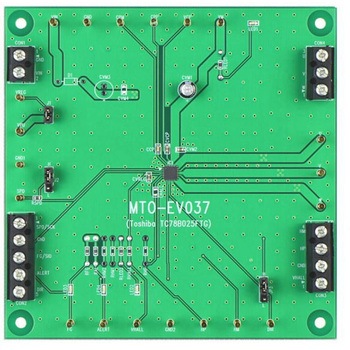

本評価ボードには、TC78B025FTGと外付け部品が実装されており、初期設定値を入力することで、モータを駆動することが可能です。
