key micro

自作キーボード向けの機能を搭載したマイコンボード

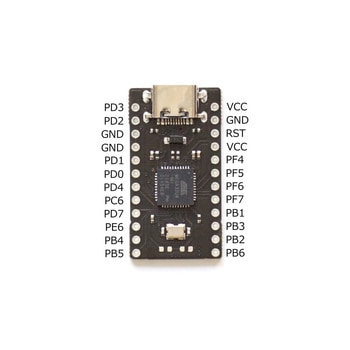

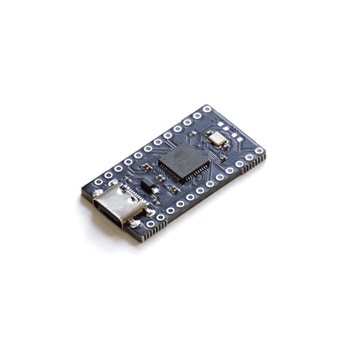

Sparkfun製のPro Microと互換のマイコンボードで、Pro Microとピンアサインを合わせているのでPro Microの代わりに使用することができます。ただし、USBコネクタにはType-Cを採用し、4箇所のスルーホールで固定しているので、壊れて基板からは外れにくくなっています。
分割キーボード向けの左右自動判定機能を用意しています。抵抗を取り付けることで、左右を自動判別できるようになります。スルーホールはコンスルーに対応しています。キーボード側もコンスルーに対応していれば、はんだ付けが不要です。また、すべての部品の高さを2mm未満に抑えてあるので、2mmのコンスルーを利用できます。

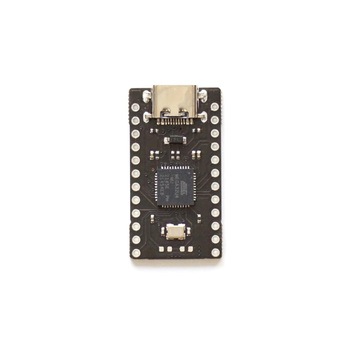

LEDは非搭載で、両面ともに完全シルクレスの黒色基板です。基板のサイズは、長さ33mm×幅18mm(USBコネクタ部分を含まず)です。
