ブラシ付きモータドライバIC(TB67H400AFTG)評価基板

東芝製のブラシ付きモータドライバIC(TB67H400AFTG)の評価基板

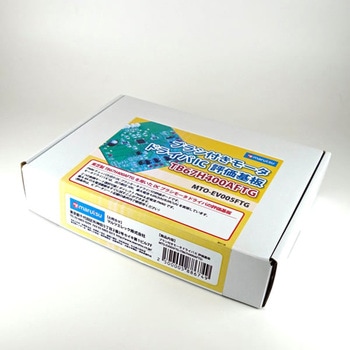

MTO-EV005FTG(TB67H400AFTG)は、東芝製のPWMチョッパ方式ブラシ付きモータドライバICを搭載したモータ制御の評価ボードです。TB67H400AFTGは、定電流PWM制御方式、ダイレクトPWM制御方式の両方に対応した2chのブラシ付きモータドライバで、2個のブラシ付きモータを独立に制御できます。出力部の並列制御機能を内蔵しており、1チャンネルの大電流駆動にも対応可能です。
PWM定電流駆動、ダイレクトPWM駆動に対応
正転/逆転/ブレーキ/STOP(OFF)の4モードに対応
低オン抵抗(上下和=0.49Ω)の出力MOSFETを内蔵
過熱検出機能(TSD)
過電流検出機能(ISD)
パワーオンリセット(POR)を内蔵
内部回路動作用のVCC レギュレータを内蔵
モータのチョッピング周波数を外付け部品で調整可能
