ブラシレスモータードライバIC(TB67B000HG)評価基板

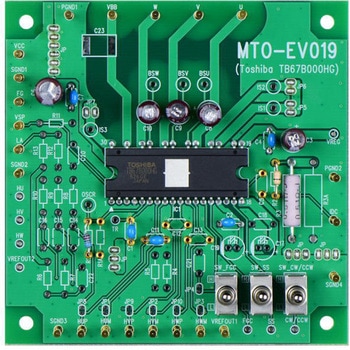

ブラシレスモータードライバIC(TB67B000HG)の評価基板
TB67B000HGは、高圧PWM方式用の3相DCブラシレスモータードライバです。正弦波PWM/広角通電コントローラと高耐圧ドライバの2 in 1(MCP)構造となっております。マイコンからの速度制御信号(アナログ)により直接、3相DCブラシレスモータを速度可変できます
IGBTの3相ブリッジを内蔵しており、最大定格電圧500V、最大定格電流2.0A/chを実現しています。
本評価ボードではモータを評価をするための部品を実装しており、外付けのホール素子とモータを接続することで、モータを制御することが可能です。
発振回路内蔵 (キャリヤ周期 = fosc/252 (Hz) )
電流制限、熱遮断回路、低電源電圧監視、モータ拘束検出機能を内蔵
レギュレータ回路内蔵 (Vreg = 7 V (typ.)， 30 mA (max)， Vrefout = 5 V (typ.)， 35 mA (max))
