ブラシ付きモータドライバIC(TB62269FTG)評価基板

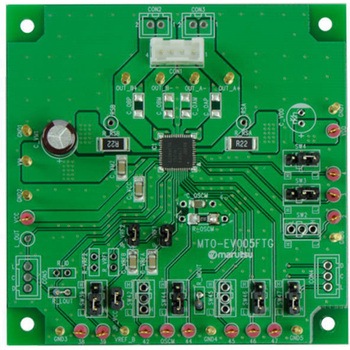

東芝製のブラシ付きモータドライバIC(TB62269FTG)の評価基板
TB62269は、PWMチョッパ型2相バイポーラ駆動、CLK-IN制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧40V 、最大定格電流1.8Aを実現しています。
本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、2相、1-2相、W1-2相、2W1-2相、4W1-2相、8W1-2相の各励磁駆動をすぐ試すことができます。ステッピングモータの低騒音+低振動を是非、体感してみて下さい。
BiCDプロセスによる出力段低オン抵抗。
熱検出回路(TSD)、過電流検出回路(ISD)、VM電源のパワーオンリセット回路を内蔵。
内部回路動作用VCCレギュレータ内蔵のため、VM電源だけで動作可能。
チョッピング周波数は外部抵抗、外部コンデンサで設定可能。
