75ΩBNC型リセプタクル

75ΩBNC型リセプタクル[パネル取付フランジタイプ(埋込)]はインピーダンス(75Ω)整合を重視したBNC型リセプタクルです。
BCJ-JRUK、BCJ-JRUDK、BCJ-JRUDBKのリターンロスは、26dB以上(～3GHz)、15dB以上(～12GHz)です。
他製品は26dB以上(～2GHz*)
*パネルジャックタイプ(～1GHz)
BCJ-JRUK、BCJ-JRUDK、BCJ-JRUDBKの絶縁体色は、他75ΩBNC型リセプタクルとは異なり灰色となります。
中心コンタクトには、ばね特性に優れたベリリウム銅を採用しました。(金めっき仕上げ)

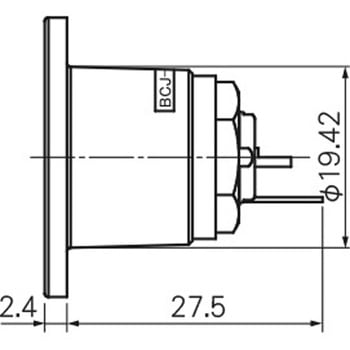

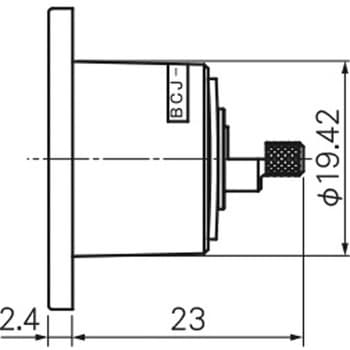

フランジタイプは、破損防止構造の埋込タイプです。〈図1〉
フランジサイズは、ITTキャノン製XLR-F77タイプとノイトリック製Dシリーズタイプの2種類があります。〈図2〉
それぞれ同質仕上げですので同一パネルに並べても違和感なく使えます。

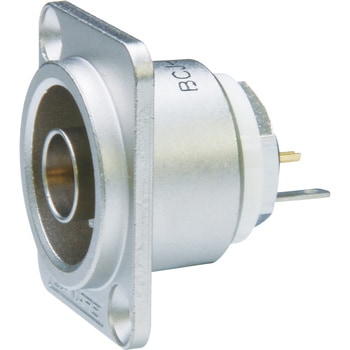

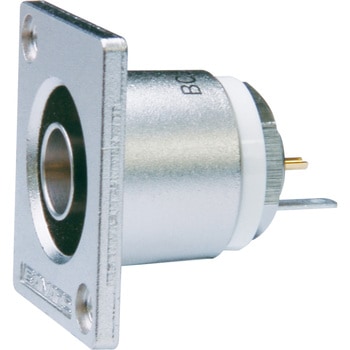

直接配線タイプおよびパネルジャックタイプの中心コンタクトは、はんだ付けです。

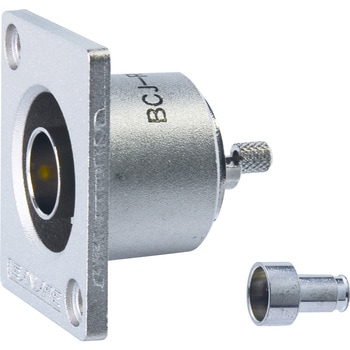

パネルジャックタイプは、機器内配線を考慮した省スペース設計です。
パネルジャックタイプのケーブル接続部は、圧着スリーブで覆ってシールドしています。
※取付には工具が必要です。
BCJ-RUDB、BCJ-JRUDBKのフランジは黒色です。
