粗微動回転ステージ(Φ120)
・回転ステージは、移動ガイドにすり合わせ式を採用し、θ方向に360°回転調整が可能なθステージです。
・360°方向での粗動調整後、粗微動を切り替えることで、±5°の微動調整が可能です。
・RA-60Fは、手動による粗動のみの調整となります。

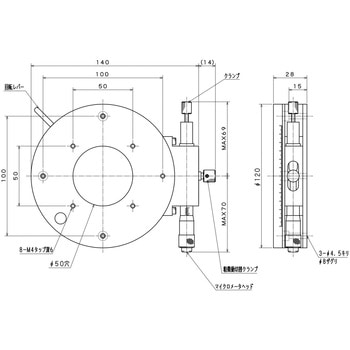

・RA-120Mのステージ面 中央は、Φ50mm貫通穴(透過穴)となっています。
・材質は、主に黒アルマイト仕上げのアルミニウムです。
用途
・ステージに取り付けたもの(光学素子など)について、θ方向の回転調整が必要な用途。
・検体について、姿勢に微調整が必要な測定、及び測定装置への用途。
・検査用・加工用の治具の姿勢を微調整する用途。
・検体について、姿勢に微調整が必要な測定、及び測定装置への用途。
・検査用・加工用の治具の姿勢を微調整する用途。
質量(kg)0.92耐荷重(N)68.6 [7 kgf]RoHS指令(10物質対応)対応ステージ寸法(mm)Φ120回転角度(°)【微動】±5内容量1個
注意

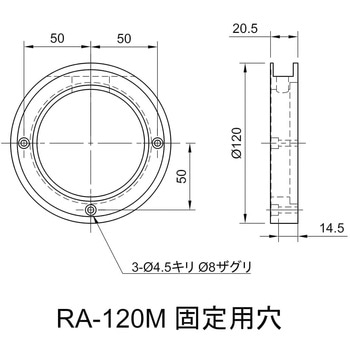

※・RA-60F、80M、120M、RT-90本体をネジ止め固定する際は、ステージ面を回転して貫通穴(Φ8 又は Φ9.5)を移動させて、下側部品の穴が上方から見えるようにしてください。手動ステージ の新着商品
