傾斜ステージ(40×40)

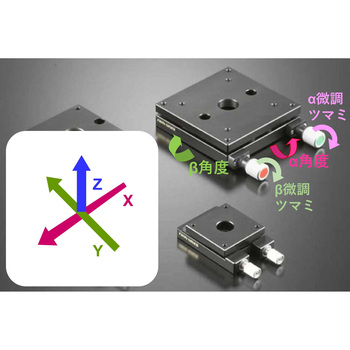

・傾斜ステージは、微調ネジの操作によって、αβの傾斜角度を±2～3°の範囲で姿勢調整や基準出しに使用するαβ軸ステージです。
・各サイズの製品は、その他の同じサイズのステージが取り付けできます。
・TS2-60S、TS2-80Sは、M16 P1を利用してポール・ポールスタンドを取り付けられます。
・材質は、主に黒アルマイト仕上げのアルミニウムです。
用途
・ステージに取り付けたもの(光学素子など)について、2自由度(2軸)の調整が必要な用途。
・検体について位置や姿勢に微調整が必要な測定、及び測定装置への用途。
・検査用・加工用の治具の位置や姿勢を微調整する用途。
・検体について位置や姿勢に微調整が必要な測定、及び測定装置への用途。
・検査用・加工用の治具の位置や姿勢を微調整する用途。

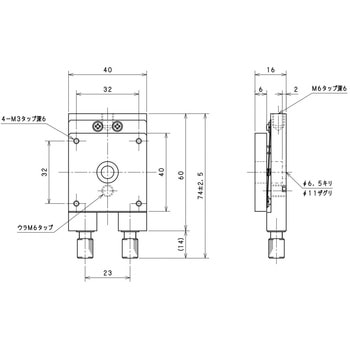

質量(kg)0.09傾斜角度(°)【αβ】±3耐荷重(N)19.6 [2 kgf]RoHS指令(10物質対応)対応ステージ寸法(mm)□40内容量1個
注意

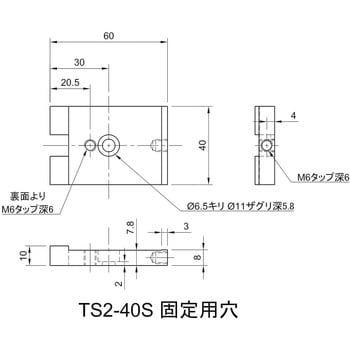

※・本体の固定は、4つの貫通穴を通して、下面をネジ止めします。※・下部部品の側面に、タップ穴(TS2-25SはM4、それ以外はM6)があり、側面での本体の固定も可能です。
