傾斜ステージ(80×132)

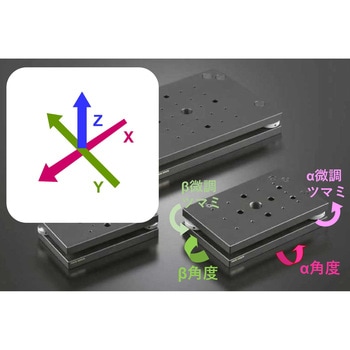

・傾斜ステージは、2つの調整ネジでαβの傾斜角度を調整することにより、姿勢調整や基準出しに使用するαβ軸ステージです。
・各ステージ面は、精密ラボジャッキの各製品(RJ-101、RJ-102、RJ-103)に対応しており、取り付けてご利用できます。
・材質は、主に黒アルマイト仕上げのアルミニウムです。
用途
・ステージに取り付けたもの(光学素子など)について、2自由度(2軸)の調整が必要な用途。
・検体について位置や姿勢に微調整が必要な測定、及び測定装置への用途。
・検査用・加工用の治具の位置や姿勢を微調整する用途。
・検体について位置や姿勢に微調整が必要な測定、及び測定装置への用途。
・検査用・加工用の治具の位置や姿勢を微調整する用途。

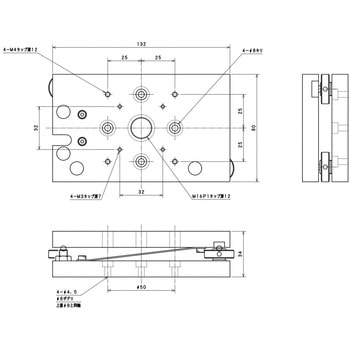

質量(kg)0.72対応【精密ラボジャッキ】RJ-101傾斜角度(°)【α】±1.4、【β】±0.8耐荷重(N)78.4 [8 kgf]RoHS指令(10物質対応)対応ステージ寸法(mm)80×132内容量1個
注意

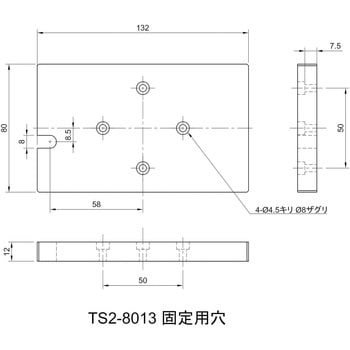

※・本体の固定は、4つの貫通穴を通して、下面をネジ止めします。※・本体の固定に際しTS2-8013は切欠(幅8mm)もご利用できます。
