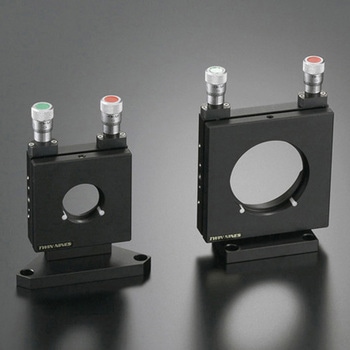

上操作型キネマティック式ミラーホルダ

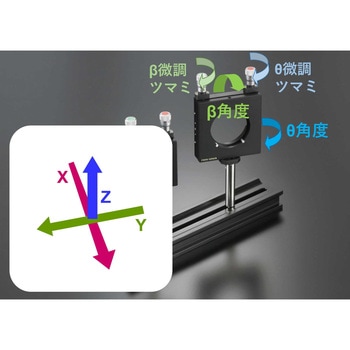

・上操作型キネマティック式ミラーホルダは、キネマティック機構により、支点を基準としたあおり角度調整(βθ調整)を行う2軸調整ホルダです。
・あおり角度調整のツマミが製品の上方にあるため、周囲に光学素子やデバイスが近接する場合や、光路の中に手を入れて調整することが困難な場合に、好適に使用できます。
・あおり角度の微動方式(微動調整のツマミ)は、マイクロメータヘッド と 微調ネジのタイプ(どちらもP=0.25mm)から選べます。
・素子は、ポリアセタール樹脂による3点支持(120°等配位置で支持)で固定します。
・素子の設置用スペースの下側にある2つの樹脂部品に素子を乗せ、ホルダ上側にあるM4トメネジ(先端樹脂付)にて、素子の上方から固定します。
・ホルダには、Φ12mm L=60mmのポールを標準装備しています。
・材質は、主に黒アルマイト仕上げのアルミニウムです。
