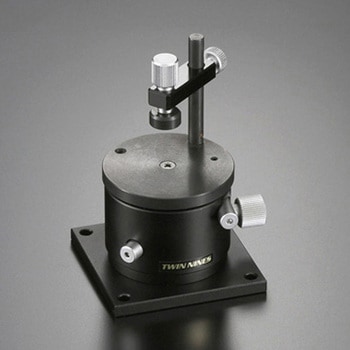

プリズムホルダ

・プリズムホルダは、直角プリズム・キューブ型ビームスプリッタなどを固定し、ネジにより姿勢調整(αβθ調整)ができる3軸調整ホルダです。
・球面滑り軸受の機構により、回転θと傾斜角度αβ(あおり角度)の微動調整が可能です。
・プリズム押え部が上下にスライドしますので、任意のサイズの素子を固定できます(素子のサイズにはそれぞれ範囲があります)。

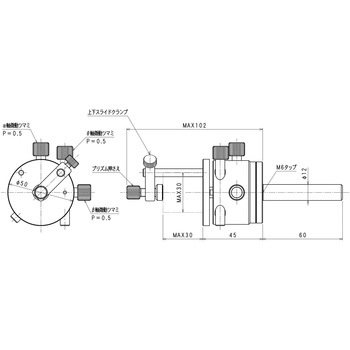

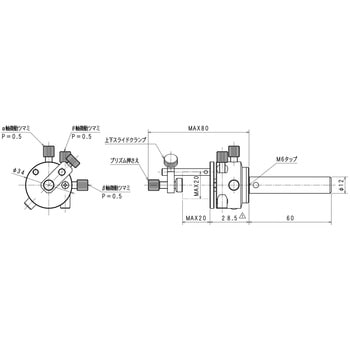

・上下スライドクランプを締めてプリズム押え部の高さを決め(仮固定し)、押え部上部のネジを締めて、プリズムを最終的に固定します。
・ホルダには、Φ12mm L=60mmのポールを標準装備しています。
・材質は、主に黒アルマイト仕上げのアルミニウムです。
