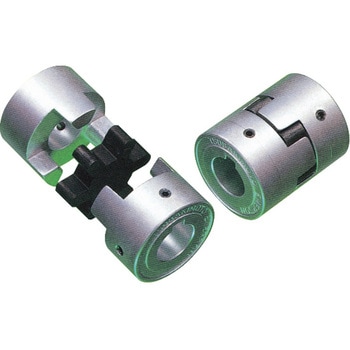

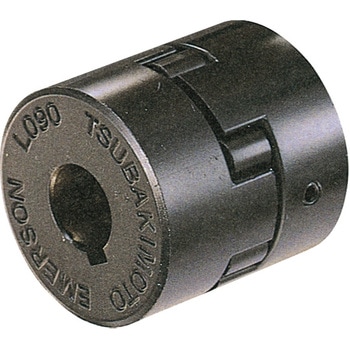

椿本チエイン ジョーフレックスカップリング Lシリーズ
モータ直結用に最適・高速、低トルクに適したデザインは、汎用モータの各サイズに対応しており、4極モータで45kwまで、2極モータで110kwの範囲でご使用できます。
選べるインサート・各サイズとも、S、M、Hの3タイプを標準化。用途に応じ、インサートの種類を選択できます。
コンパクト・軽量・モータ直結用として選定した場合、同等のJISフランジ形たわみ軸継手と比較して、外径は約1/2、重量は約1/10~1/2となり、コンパクト、軽量化をはかれます。
シンプルな構造・部品は3つだけですから、故障が少なく、部品交換も容易です。
すぐれた耐環境性・耐油性、耐薬品性などについては、インサートを選択することで対応が可能です。
広い使用温度範囲・Hタイプは-50~120℃の温度範囲でご使用できます。従来のゴムカップリングでは使用できなかった、低温あるいは高温でも使用可能です。
大きい許容ミスアライメント・JISフランジ形たわみ軸継手と比較して、許容平行誤差で約2倍、許容角度誤差で約6倍の能力があります。
取扱いが簡単・ハブの爪とインサートで連結する構造ですから、軸方向の移動だけで連結・分離ができます。
メッキ仕様・ウレタン、ハイトレルのインサートにマッチしたハブで、耐食性にすぐれています。

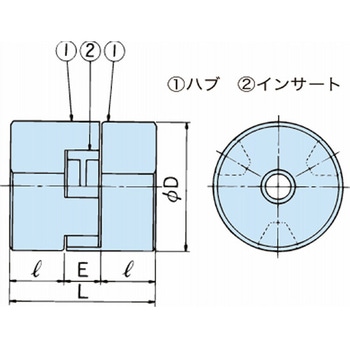

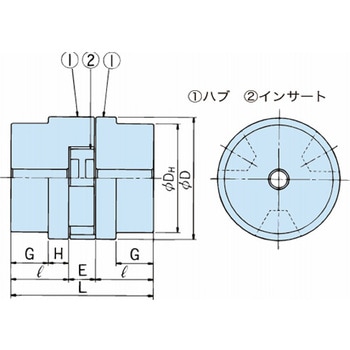

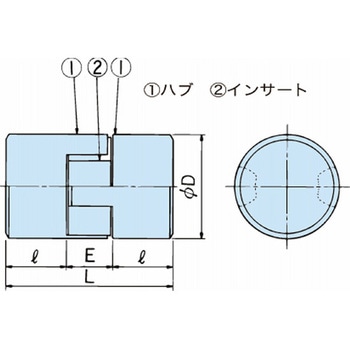

- 形状
- 3
- サイズ
- L225
- 寸法L(mm)
- 153.1
- 寸法D(mm)
- 127
- 寸法E(mm)
- 26.1
- 寸法l(mm)
- 63.5
- 寸法G(mm)
- 34.9
- H(mm)
- 28.6
- 材質(ハブ)
- 鋳鉄ハブ(メッキ仕様)
- 下穴径d(Φmm)
- [大径側]19.1、[小径側]19.1
- 最高回転速度(min-1)
- 4200
- 内容量
- 1個
