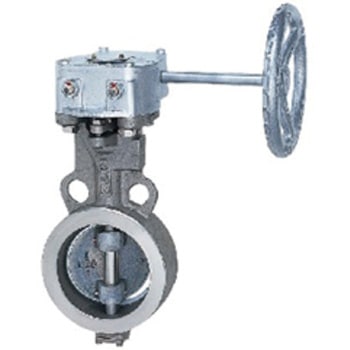

10K ステンレス鋼製バタフライバルブ(ギア式・PTFE)(GL-10UBシリーズ)

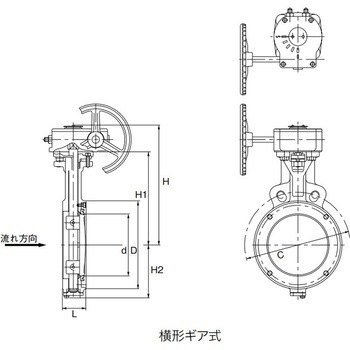

材質【シートリング】PTFE、【シートリテーナ】SUS304質量(kg)54材質(本体)SCS13A使用温度範囲(℃)-29～160(凍結なきこと)寸法L(mm)76呼び径10K寸法H(mm)416適合規格公共建築工事標準仕様書相当品呼び径(B)10寸法L1(mm)310最高使用圧力(MPa)1寸法F(mm)89寸法D(mm)322寸法E(mm)68寸法B(mm)310寸法C(mm)355接続方式ウエハー材質(シート)PTFE寸法d(Φmm)243寸法H1(mm)315呼び径(A)250寸法H2(mm)235最高許容圧力(MPa)1ハンドル形状横形ギア寸法H3(mm)60材質(ガスケット)PTFE材質(グランド)SCS13A材質(グランドパッキン)PTFE材質(ジスク)SCS13A+Crめっき材質(ステム)SUS304N2材質(ボディ)SCS13A材質(パッキン)PTFEクラス10K接続形状ウエハ：JIS 10K材質(ステムベアリング)PTFE(裏金入)バルブ種類バタフライバルブ内容量1個
注意
※配管施工時には、下記に指定したガスケットをご使用ください。※ガスケットの種類：非石綿ジョイントシートガスケット、強化充填材入PTFEシートガスケット(PTFE包みガスケット、渦巻きガスケット、金属製ガスケットは使用できません。)
※ガスケットの寸法：JIS B2238規格品、ASME B16.21規格品(ただし、ガスケットの厚みは3mm以上)
※スタブエンド(ラップジョイント・管端つば出しステンレス鋼管継手)およびJIS 5Kの大平面座フランジ(RFフランジ)には使用できません。
※JIS 10K・ASMEクラス150の大平面座(RF)フランジを使用する場合は、芯出しを十分行ってください。
※UBシリーズは、流れ方向が限定されます。配管の際は、ボデーに表示してある矢印が「バルブ閉時の高圧側からバルブ閉時の低圧側」の向きとなるように取付けてください。(矢印はボデーの駆動部合せ面の側面上部に表示してあります。)
特別運賃
| 地域 | 単位 | 配送費 |
|---|---|---|
| 全国 | 1 | ¥7,000/税込¥7,700 |
| 北海道地方 | 1 | ¥15,000/税込¥16,500 |
| 沖縄地方 | 1 | ¥18,000/税込¥19,800 |
| 離島 | 1 | お送りできません |
