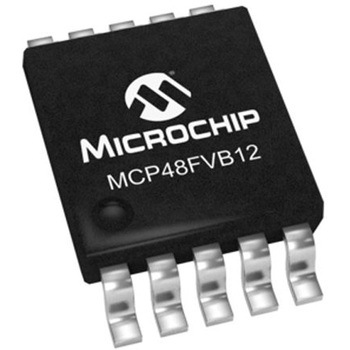

仕様●アーキテクチャ：レジスタストリング●分解能：10ビット●フルスケールエラー：18LSB●全非線形エラー：1.5LSB●DACチャンネル数：2●実装タイプ：表面実装●パッケージタイプ：MSOP●ピン数：10●最大セトリング時間：7.8μs●デジタルインターフェースタイプ：シリアル (SPI)●出力極性：バイポーラ●基準電圧：内部●標準シングル供給電圧：5.5 V●動作温度 Max：125 ℃mm●MCP48FVB11 / 12 10ビットD/Aコンバータ. Microchip MCP48FVB11 / 12ファミリは、高性能を発揮し、低消費電力と高速整定時間を実現した10ビット電圧出力D/Aコンバータ(DAC)です。 オンボードに揮発性メモリとSPIインターフェイスが搭載されています。SPIインターフェイスは、最大20 MHzの書き込みコマンド及び最大10 MHzの読み取りコマンドに対応します。 4種類の電圧リファレンスオプションが用意されています。. 特長. 10ビット出力電圧分解能(1024ステップ) レールツーレール出力 高速整定時間: 7.8 μs (標準) デバイスVDD、外部VREF (バッファあり又はバッファなし)、内部バンドギャップ(1.22 V標準) 出力ゲインオプション: ユニティ(1倍)、2倍(内部VDDを電圧ソースとして使用しない場合) 揮発性メモリ(RAM) パワーダウンモード 低消費電力: 180 μA通常動作(最大)、650 nAパワーダウン動作(標準) シングル電源動作: 2.7 → 5.5 V SPIインターフェイス
RoHS指令(10物質対応)対応
