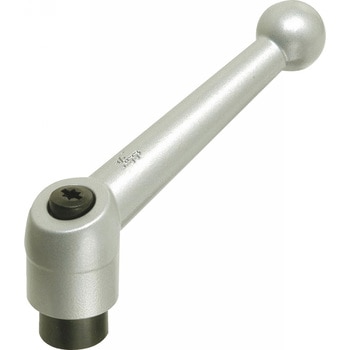

※サンプル画像(詳細は各品番の仕様をご確認ください)

KF6 クランプレバー(メネジ・スタンダードタイプ) KF イマオコーポレーション 02037016 KF6 クランプレバー(メネジ・スタンダードタイプ) KF イマオコーポレーション 02037016

クランプレバー(メネジ・スタンダードタイプ) KF

(5件のレビュー)
当日出荷メーカー直送 当日出荷とは
お気に入りに追加
内容量 1個 注文コード 02037016 品番 KF6
参考基準価格(税別)¥1,140 販売価格(税込) ¥1,217
販売価格(税別)
1,106

クランピングポジションを変えずにレバー位置を安全で便利な方向に調整できます。

寸法A(mm)40 寸法B(mm)33 寸法C(mm)37 寸法D(Φmm)14 寸法E(Φmm)10.5 寸法F(mm)24 寸法G(Φmm)10 寸法H(mm)4 寸法J(mm)M6×1 寸法K(mm)9 寸法M(mm)5.5 寸法N(mm)1 種類クランプレバー 形状L字形 取付部めねじ 取付穴径(mm)M6 取付長(mm)9 回し半径(mm)40 材質(本体)亜鉛ダイカスト(ZDC1) トラスコ品番107-9221 歯数16 質量(g)30 規格(適応工具の呼び)マイナスドライバ:5.5、ヘクサロビュラ穴:No.20(T20) 材質(ねじ部)SUM22L 表面処理(ねじ部)四三酸化鉄皮膜 表面処理(レバー部)塗装 レバー色シルバー 許容荷重(N)170 許容締付力(N)4300

この商品のカタログ掲載ページ

RED BOOK VOL.18秋号 メカニカル部品/機構部品:319

商品レビュー

平均満足度:
総レビュー件数: 5
毎月抽選で 1,000名様500円クーポンをプレゼント!
対象商品:
02037025
2024-10-16
用途:
鉄人28号の操縦機
製造業

敷島重工製の操縦機の模型に使用します。形状が原作に忠実であり、このパーツを採寸して全体のサイズを決定します。

対象商品:
02036973
2020-05-06
用途:
機械のレバーを交換
その他業種

同種の物よりやや高いが先端が丸く、手触りがいいので毎回イマオ製を買っています。

1人が参考にしています
対象商品:
02037007
2019-10-10
用途:
撮影機材(カメラリグ)の一部パーツ交換として

2個めです!
オリジナルのクランプが 非常のもろいので コレに変えています、
かなり丈夫で満足に使用できています!!
また、別の機材での交換が発生すると思われるので コレは有り難いパーツです。

対象商品:
02036973
2019-10-22
用途:
旋盤のクイックチェンジ刃物台のレバーとして
その他業種

旋盤のクイックチェンジ刃物台のレバーとして
レバーの位置が自在に動かせるので(邪魔にならない位置へ)
交換しました。ほぼ満足ですが他者に比べて値段がやや高いですね。

対象商品:
02036982
2017-07-25
用途:
旧使用品がねじ山がくずれ代替え品に購入
製造業

旧使用品と遜色なく使用しています、価格は普通で使用経過年数が10年前後、使用出来るか期待しています。
