内容量1袋(2個)
仕様●入力電圧 Max： 265 V ac●出力電圧 Max： 5 V dc●実装タイプ： スルーホール●ピン数： 11●出力電流 Max： 7A●パッケージタイプ： eDIP-12●入力電圧範囲： 85 → 265 V ac●限界電流： 4.49A●入力電圧 Min： 85 V ac●動作温度 Max： +150 ℃●長さ： 10.16mm●幅： 8.89mm●高さ： 2.34mm●動作温度 Min： -40 ℃●出力電流範囲： 7 A●TOPSwitch-JXシリーズオフラインAC-DCコンバータ. Power Integrations製のTOPSwitch-JXシリーズを使用すれば、コスト効果の高いオフラインAC-DCコンバータの設計において単一パッケージソリューションが実現します。 このデバイスには、高電圧パワーMOSFET、切り替え電流ソース、マルチモードPWMコントローラ、発振器、充実した保護機能と制御回路が小型のモノリシックパッケージに内蔵されています。 このシリーズには、スルーホール実装とSMT装着のオプションがあり、最高で177 Wの定格電力を備えています。. 負荷範囲全体にわたりエネルギー効率が高い、無負荷時の電力 ；100 mW @ 265 V ac マルチモードPWM制御で全負荷時の効率を最大化 プログラム可能な正確な電流制限 EMIフィルタコストを軽減する周波数ジッタリング スタートアップストレスを最小化する完全統合ソフトスタート 定格電圧725 VのパワーMOSFET 過負荷障害時に電力供給を ；3 %に制限する自動リスタート 出力の過電圧、過電流、短絡に対する保護 正確なサーマルシャットダウンと大きなヒステリシス パッケージオプション: 低プロファイルの横向きeDIP-12パッケージで超スリムな設計 縦向きeSIP-7Cパッケージで基板フットプリントを最小化 eSOP-12低プロファイルSMTパッケージで超スリム設計
注文コード02180407

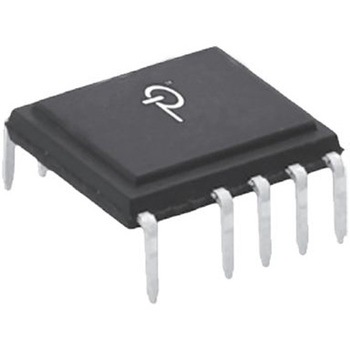

品番TOP270VG
