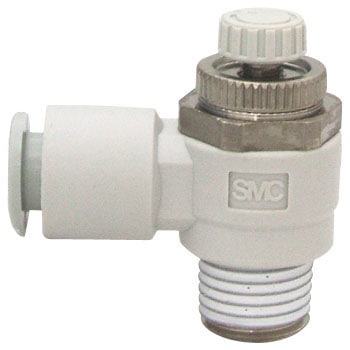

AS2201F-02-08S ワンタッチ管継手付スピードコントローラエルボタイプ SMC メータアウト形 05690413

ワンタッチ管継手付スピードコントローラエルボタイプ

(1件のレビュー)

取扱い終了

お気に入りに追加

内容量1個注文コード05690413 品番AS2201F-02-08S

大変申し訳ございませんが、この商品は取り扱いを終了いたしました。
代替商品があります。

参考基準価格(税別)￥1,337

この商品は8種類から選べます他の種類を見る

ニードル回転数を従来の8回転から10回転に増加しましたので、低流量域での速度制御が容易になり、等質の速度制御が可能になりました。

寸法A(mm)

MAX：34.4/MIN：29.4
(※ねじのねじ込後の参考寸法)

適合チューブ外径(Φmm)8 接続口径1/4 使用流体空気最高使用圧力(MPa)1 仕様ワンタッチ継手・シール付質量(g)34 形式エルボ型ボディサイズ1/8、1/4基準寸法H(mm)17(NPT：17.5) 有効断面積(mm²)7 制御方式メータアウト形寸法L1(mm)27.2 ねじの種類R(PT) 寸法D1(Φmm)15.2 寸法D2(Φmm)18.5 寸法L2(mm)36.4 寸法L3(mm)18.2 寸法L4(mm)MAX：40.4/MIN：35.4 保証耐圧力(MPa)1.5 最低使用圧力(MPa)0.1 流量(L/min(ANR))460(圧力0.5MPa、温度20℃時) 周囲温度および使用流体温度(℃)-5～60(凍結なきこと) ニードル回転数10回転適合チューブ材質ナイロン、ソフトナイロン、ポリウレタン寸法M1(mm)18.5

注意

※品番末尾にSが付いているのは、ねじ部がシール付になります。
※ソフトナイロン、ポリウレタンは最高使用圧力にご注意ください。

代替相当品

相当品がございます、是非ご確認ください。

旧注文コード	旧品番	新注文コード	新品番	商品画像	商品名	ブランド	内容量	価格	理由
05690413	AS2201F-02-08S	45367883	AS2201F-02-08SA		スピードコントローラエルボタイプ (AS2201F-～)	SMC	1個	￥1,398 税込￥1,538	メーカー後継品になります
