ノッチ角度(°)90
ノッチ数2
接点構成1a1b
仕様カム指定記号：無指定

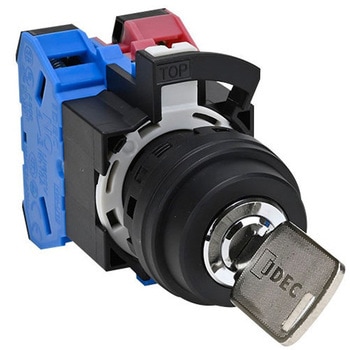

品名鍵付セレクタスイッチ
種類完成品
規格UL、CSA、CE、TUV-R、UKCA、CCC
保護構造IP65
端子形状M3.5ねじ端子
定格絶縁電圧(V)600
動作方式各位置停止
保存温度(℃)-40〜80(ただし、氷結しないこと)
絶縁抵抗(MΩ)100以上(DC500Vメガ)
本体形状分離形
使用周囲温度(℃)-25〜60(ただし、氷結しないこと)
取付穴径(Φmm)22.3(0〜+0.4)
接触抵抗(mΩ)50以下(初期値)
耐振動(耐久)30Hz、片振幅1.5mm
耐振動(誤動作)5〜55Hz、片振幅0.5mm
接点材質銀接点
定格インパルス耐電圧(kV)-
定格通電電流(A)10
鍵不抜仕様全抜け
使用電流(A)●AC-12：24V/10、50V/10、110V/10、220V/6、440V/2●AC-15：24V/10、50V/7、110V/5、220V/3、440V/1●DC-12：24V/10、48V/5、110V/2.2、220V/1.1●DC-13：24V/5、48V/2、110V/1.1、220V/0.6
操作部形状鍵操作形
鍵501
耐電圧(V)充電部と非充電部間 AC2500・1分間
使用周囲湿度(%RH)45〜85(ただし、結露しないこと)
機械的寿命(万回)10以上
電気的寿命(万回)10以上/負荷条件AC220V 3A(AC-15)
耐衝撃(誤動作)(m/s2)100
耐衝撃(耐久)(m/s2)1000
キーの種類ピンタンブラー
