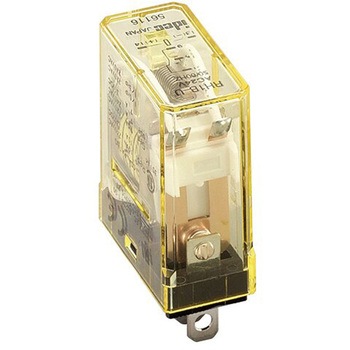

種類パワーリレー接点構成1c端子形状ブレード端子コイル定格電圧(V)DC100質量(g)-極数1形式表示灯+ダイオード付保護構造ケース入り消費電力(W)約0.8保存温度(℃)-55～70(氷結なきこと)絶縁抵抗(MΩ)100以上(DC500Vメガ)使用周囲温度(℃)-25～50(氷結なきこと)消費電力(VA)-接触抵抗(mΩ)50以下復帰時間20ms以下復帰電圧10%以上(初期値)[動作特性(定格値に対してat20℃)]最大連続印加電圧110%[動作特性(定格値に対してat20℃)]機械的耐久性5000万回以上最小適合負荷DC24V・30mA、DC5V・100mA(参考値)電気的耐久性20万回以上(AC110V・10A)接点材質AgCdO接点タイプ(銀酸化カドミウム)定格電流(mA)10(50Hz)[±15%、at20℃]コイル抵抗(Ω)10000±10%(at20℃)動作時間(ms)20以下耐衝撃(m/s2)耐久：1000、誤動作：200耐振動[耐久]周波数：10～55Hz、片振幅：0.5mm、[誤動作]周波数：10～55Hz、片振幅：0.5mm定格通電電流(A)10最小動作電圧80%以下(初期値)[動作特性(定格値に対してat20℃)]定格負荷電圧(V)：AC110・抵抗負荷：10A・誘導負荷：7A(cosΦ=0.3L/R=7ms)、電圧(V)：AC220・抵抗負荷：7A・誘導負荷：4.5A(cosΦ=0.3L/R=7ms)、電圧(V)：DC30・抵抗負荷：10A・誘導負荷：7A(cosΦ=0.3L/R=7ms)接点最大許容電流(A)10接点最大許容電力(VA)抵抗負荷：AC1540・DC300W/誘導負荷：AC990・DC210W開閉頻度(回/時)[最大]電気的：1800、機械的：18000耐電圧(V/min)充電部と非充電部間：AC2000、接点回路と操作コイル間：AC2000、同極接点間：AC1000使用周囲湿度(%RH)45～85(結露なきこと)保存湿度(%RH)45～85(結露なきこと)接点定格制御容量(抵抗負荷)AC110V 10A/AC220V 7A/DC30V 10A
