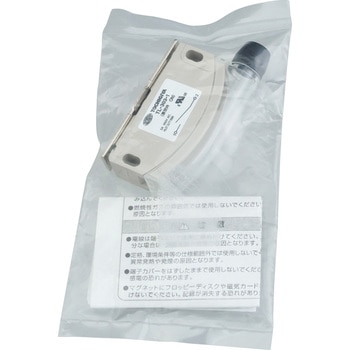

TL-303-1 マグネリミット 栃木屋 09323395



TL-303-1 マグネリミット 栃木屋 09323395 TL-303-1 マグネリミット 栃木屋 09323395 TL-303-1 マグネリミット 栃木屋 09323395 TL-303-1 マグネリミット 栃木屋 09323395 TL-303-1 マグネリミット 栃木屋 09323395
栃木屋

マグネリミット

(1件のレビュー)
取扱い終了
お気に入りに追加
内容量1個 注文コード09323395 品番TL-303-1
大変申し訳ございませんが、この商品は取り扱いを終了いたしました。
参考基準価格(税別)￥1,100
この商品は2種類から選べます 他の種類を見る

扉の開閉によりスイッチがON・OFFできます。
マグネットキャッチにリミットスイッチが内蔵されているため、保持と検知をコンパクトに一体化できました。

定格
AC125V(電圧)・5A(抵抗負荷)・1.5(ランプ負荷)・3A(誘導負荷)
AC250V(電圧)・5A(抵抗負荷)・3A(誘導負荷)
DC30V(電圧)・5A(抵抗負荷)・1.5A(誘導負荷)
材質/処理
(ケースA・B)PTB/灰色
(ヨーク・キーパー)SPCC/Ni
(マグネット)フェライト/-
(タンシカバー)PC/透明
(ゴムキャップ)NBR/黒色
(タンシ板)C2680/-
(角座金付端子ねじ)S/Zn
(スイッチ部)PBT/黒色
吸着力(N[kgf])29.4(3)以上 用途工作機械(設備カバー)・OA機器・収納庫・クローゼット・その他防犯用扉 質量(g)52 接点構成扉閉時ON RoHS指令(10物質対応)対応
注意
※引火性ガス、腐食性ガスシリコン等の多い雰囲気、又、極端に麈埃が堆積するような場所での使用、保管は避けて下さい。
