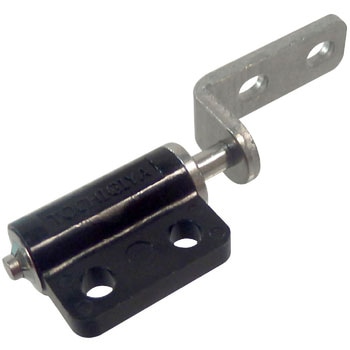

フリーストップヒンジ

(2件のレビュー)
当日出荷 当日出荷とは
お気に入りに追加
内容量 1個 注文コード 09324271 品番 TH-134-4A
参考基準価格(税別)オープン 販売価格(税込) ¥417
販売価格(税別)
379

樹脂材料の摩擦抵抗を利用しているため、磨耗が少なく、金属粉・異音等が発生しにくく、任意の角度で静止できるヒンジです。

材質/処理
(ケース)POM/黒色
(シャフト)SUSXM7/-
(プッシュナット)SUS/-
(ブラケット)SUS430/バレル研磨
寸法A(mm)19.5 寸法B(mm)18 寸法C(mm)11 寸法D(mm)7.5 寸法E(mm)10 寸法F(mm)5.5 寸法G(Φmm)3.2 寸法H(Φmm)3 寸法J(Φmm)8 寸法K(mm)2.2 寸法L(mm)3 寸法M(mm)1.8 用途医療機器・OA機器・音響機器等 質量(g)6.5 初期トルク値(常温)N・m(kgf・cm)0.34±0.05(3.5±0.5) RoHS指令(10物質対応)対応
注意
※ヒンジとブラケットは後からカシメ加工をしないで下さい。
※蓋1枚に対し2個以下の使用として下さい。
※本品はシャフトを水平状態にして取付けて下さい。
※連続動作を行う所には使用しないで下さい。

商品レビュー

平均満足度:
総レビュー件数: 2
毎月抽選で 1,000名様500円クーポンをプレゼント!
対象商品:
09324244
2018-10-02
用途:
照明調光ユニットの操作部の修理
有限会社BE NATURAL 様 (サービス業)

部品が壊れて探していたのですが、ちょうどサイズでした。
思った以上の治り具合で満足しています。

対象商品:
09324262
2017-08-09
用途:
フロントバイザーの取り付けに
教育・研究機関

かなり硬いのでアクリル(t:2)で作ったバイザーが割れてしまいそうなので使用をやめています。次の部品(トルクヒンジ)を待って考えます。
