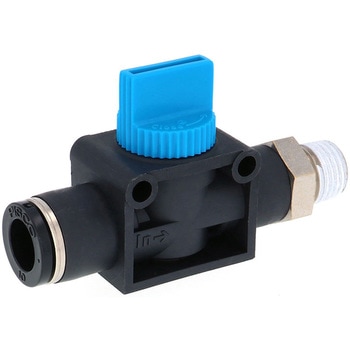

HV10-02-2 ハンドバルブ ストレートA 2方弁 PISCO(ピスコ) 管接続口径1/4 10411624



HV10-02-2 ハンドバルブ ストレートA 2方弁 PISCO(ピスコ) 10411624 HV10-02-2 ハンドバルブ ストレートA 2方弁 PISCO(ピスコ) 10411624 HV10-02-2 ハンドバルブ ストレートA 2方弁 PISCO(ピスコ) 10411624 HV10-02-2 ハンドバルブ ストレートA 2方弁 PISCO(ピスコ) 10411624
PISCO(ピスコ)

ハンドバルブ ストレートA 2方弁

(3件のレビュー)
当日出荷 当日出荷とは
お気に入りに追加
内容量1個 管接続口径1/4 適合チューブ外径(Φmm)10 注文コード10411624 品番HV10-02-2
参考基準価格(税別)￥1,650 販売価格(税込) ￥1,099
販売価格(税別)
￥999
この商品は管接続口径・適合チューブ外径など37種類から選べます 他の種類を見る

機器への空気圧入力を開閉します。2方弁

材質
ロック爪/ステンレス
開放リング・キャップレバー/ポリアセタール(POM)
チューブ/ポリウレタン又はナイロン
ガイドリング・金属本体・スプール/黄銅(無電解ニッケルメッキ)
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
樹脂本体/ポリブチレンテレフタレート(PBT)
用途ねじとチューブの接続 形状ストレート 色標準色(樹脂本体・開放リング/ブラック、キャップレバー/ブルー) 質量(g)62 適合チューブ外径(Φmm)10 使用温度範囲(℃)0〜60 寸法L(mm)68.7 ポート数2 使用圧力範囲(MPa)0〜0.9 有効断面積(mm2)16.2 管接続口径1/4 寸法A(mm)11 ねじの種類R 寸法C(mm)20.2 使用流体空気 寸法B2(mm)42.5 寸法B1(mm)32.2 寸法E1(mm)21.7 寸法E2(mm)41 寸法F1(mm)24 寸法F2(mm)11 寸法P1(Φmm)17.5 寸法P2(Φmm)19.5 使用真空圧力(kPa)-100 対辺H(mm)17
注意
※L寸法は、ねじ締付け後の参考寸法です。
