寸法B(mm)197.6
寸法C(mm)222.4
寸法D(mm)230.37
寸法D1(mm)189.63
寸法E(mm)20
寸法F(mm)20.37
寸法G(mm)12.4
寸法H(mm)10
寸法J(mm)4.2
寸法K(mm)3.8
寸法L(mm)8 x 5
寸法M(mm)M6 x 1
寸法Q(mm)1.8
寸法R(mm)19
寸法S(mm)17.2
寸法T(mm)38±0.2
寸法U(mm)18±0.2
寸法V(mm)13±0.2
寸法W(mm)13±0.2
寸法X(mm)30.6
モジュール0.8
歯数249
質量(kg)0.66

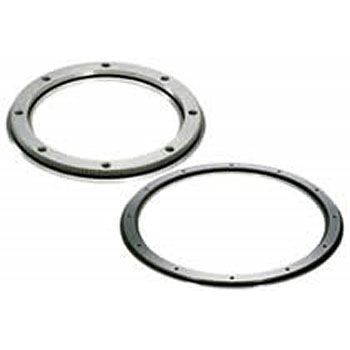

タイプ内歯車
穴数8
圧力角(°)20°
歯先円直径(mm)197.6
基準円直径(Φmm)199.2
