呼び径(A)80
呼び径(B)3
外径(mm)168
ボルト穴径(Φmm)19
ボルト穴数4
材質FCMB275-5

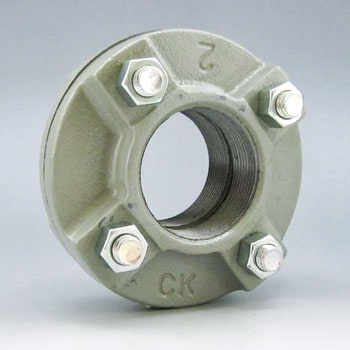

形状フランジ
寸法L(mm)77
寸法H(mm)13
規格JIS B 2301
外径D(Φmm)168
寸法A(mm)99
寸法t(mm)6
寸法S(mm)35
寸法E(mm)26
寸法B(mm)28
寸法C(mm)131
寸法T(mm)30
寸法H1(mm)10
寸法G(mm)109
寸法h(mm)19
寸法H2(mm)13
ボルト穴中心径(C)(Φmm)131
呼び径dM16
