森宮電機

トロイダルクランプコア MTCNシリーズ MTCN16813、1個

(1件のレビュー)
10日以内出荷 10日以内出荷とは
お気に入りに追加
内容量1個 インピーダンス(Ω)[1ターン]65(25MHz)106(100MHz)、[2ターン]254(25MHz)423(100MHz) 注文コード22287125 品番MTCN16813
参考基準価格(税別)オープン 販売価格(税込)
ご購入時の消費税は明細単位で算出されます。
¥417
販売価格(税別)
379
この商品はインピーダンス7種類から選べます 他の種類を見る

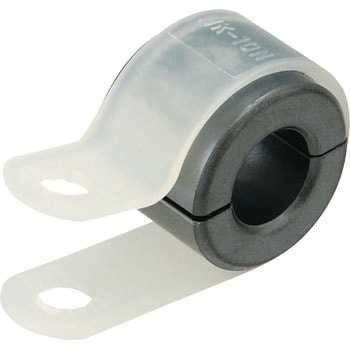

ニ分割コアとナイロンクランプが一体化して、装置へのビス止めができるタイプです。
配線済みケーブル、コネクタ付きケーブルへも容易に取り付けが可能です。
ケーブルを巻きつけて使用できるタイプで、ターン数でインピーダンスがコントロール可能です。

用途医療機器、通信機器、周辺機器、FA機器等の 不要放射抑制、イミュニティー向上用。 グレー 寸法A(mm)16.3 寸法F(mm)4.3 寸法D(mm)29.7 寸法E(mm)4.8 寸法B(mm)8.2 寸法C(mm)13 材質(ケース)PA66(ナイロン)UL94 V-0 適合ケーブル外径(Φmm)7.7以下 インピーダンス(Ω)[1ターン]65(25MHz)106(100MHz)、[2ターン]254(25MHz)423(100MHz)

この商品のカタログ掲載ページ

RED BOOK VOL.16秋号 制御機器/はんだ・静電気対策用品編:280

商品レビュー

平均満足度:
総レビュー件数: 1
毎月抽選で 1,000名様プレゼントがあたる!
2017-06-07
用途:
コモンモードフィルターとして
対象商品:
22287186

半分にわれるので、ケーブルを巻いた状態で取り付けられて便利。
同軸ケーブルを4回ほど巻きましたがノイズの現象効果大です。
