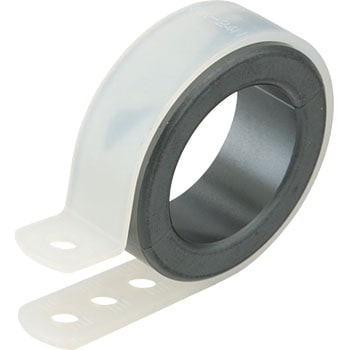

トロイダルクランプコア MTCNシリーズ

(1件のレビュー)
当日出荷 当日出荷とは
お気に入りに追加
内容量1個 インピーダンス(Ω)[1ターン]53(25MHz)85(100MHz)、[2ターン]203(25MHz)346(100MHz) 注文コード22287186 品番MTCN402715H
参考基準価格(税別)オープン 販売価格(税込) ¥1,087
販売価格(税別)
988
この商品はインピーダンスなど7種類から選べます 他の種類を見る

ニ分割コアとナイロンクランプが一体化して、装置へのビス止めができるタイプです。
配線済みケーブル、コネクタ付きケーブルへも容易に取り付けが可能です。
ケーブルを巻きつけて使用できるタイプで、ターン数でインピーダンスがコントロール可能です。

材質(ケース)PA66(ナイロン)UL94 V-0 グレー 寸法A(mm)40.5 寸法B(mm)27.4 寸法C(mm)15 寸法D(mm)58 寸法E(mm)6.3 インピーダンス(Ω)[1ターン]53(25MHz)85(100MHz)、[2ターン]203(25MHz)346(100MHz) 適合ケーブル外径(Φmm)27.1以下 寸法F(mm)5.1 用途医療機器、通信機器、周辺機器、FA機器等の 不要放射抑制、イミュニティー向上用。 RoHS指令(10物質対応)対応

この商品のカタログ掲載ページ

RED BOOK VOL.18秋号 制御機器/はんだ・静電気対策用品:281

商品レビュー

平均満足度:
総レビュー件数: 1
毎月抽選で 1,000名様500円クーポンをプレゼント!
対象商品:
22287186
2017-06-07
用途:
コモンモードフィルターとして
卸売・小売業

半分にわれるので、ケーブルを巻いた状態で取り付けられて便利。
同軸ケーブルを4回ほど巻きましたがノイズの現象効果大です。

1人が参考にしています
