トロイダルクランプコア MTCNシリーズ

トロイダルクランプコア MTCNシリーズ 森宮電機 トロイダルクランプコア MTCNシリーズ 森宮電機 トロイダルクランプコア MTCNシリーズ 森宮電機 トロイダルクランプコア MTCNシリーズ 森宮電機 トロイダルクランプコア MTCNシリーズ 森宮電機 トロイダルクランプコア MTCNシリーズ 森宮電機 トロイダルクランプコア MTCNシリーズ 森宮電機 トロイダルクランプコア MTCNシリーズ 森宮電機
(1件のレビュー)

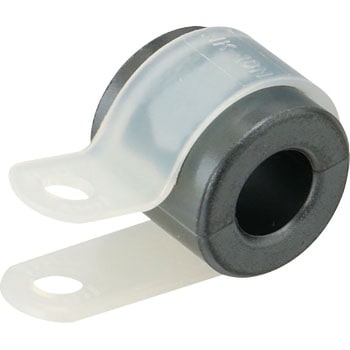

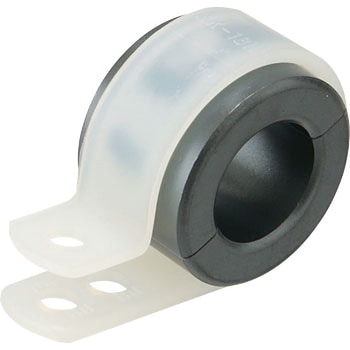

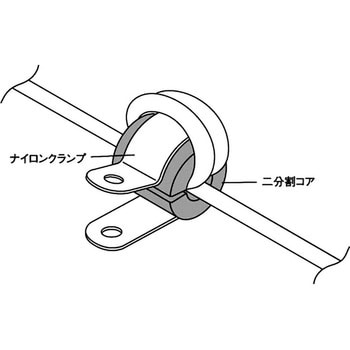

ニ分割コアとナイロンクランプが一体化して、装置へのビス止めができるタイプです。
配線済みケーブル、コネクタ付きケーブルへも容易に取り付けが可能です。
ケーブルを巻きつけて使用できるタイプで、ターン数でインピーダンスがコントロール可能です。

用途医療機器、通信機器、周辺機器、FA機器等の 不要放射抑制、イミュニティー向上用。 材質(ケース)PA66(ナイロン)UL94 V-0 グレー RoHS指令(10物質対応)対応 内容量1個
お気に入りに追加
7件中 1~7件 各品番毎の詳細は注文コードをクリックしてください
商品画像注文コード

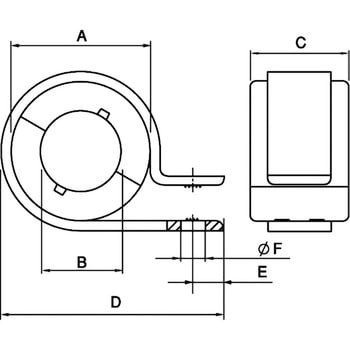

寸法E(mm)
寸法F(mm)
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
MTCN16813 22287125
MTCN16813 22287125
22287125 MTCN16813 16.3 8.2 13 29.7 4.8 [1ターン]65(25MHz)106(100MHz)、[2ターン]254(25MHz)423(100MHz) 7.7以下 4.3
オープン
469
516 (税込)
当日出荷
MTCN16816 22287134
MTCN16816 22287134
22287134 MTCN16816 16.3 8.2 16 29.7 4.8 [1ターン]79(25MHz)126(100MHz)、[2ターン]306(25MHz)502(100MHz) 7.7以下 4.3
オープン
489
538 (税込)
11日以内出荷

返品不可
MTCN201010 22287143
MTCN201010 22287143
22287143 MTCN201010 20.5 10.3 10 36 6.3 [1ターン]50(25MHz)83(100MHz)、[2ターン]193(25MHz)317(100MHz) 9.8以下 5.1
オープン
499
549 (税込)
当日出荷
MTCN231114 22287152
MTCN231114 22287152
22287152 MTCN231114 23.8 11.4 14 39.1 6.3 [1ターン]71(25MHz)121(100MHz)、[2ターン]283(25MHz)497(100MHz) 11.0以下 5.1
オープン
549
604 (税込)
11日以内出荷

返品不可
MTCN281613 22287168
MTCN281613 22287168
22287168 MTCN281613 28.5 16.3 13 45 6.3 [1ターン]59(25MHz)90(100MHz)、[2ターン]234(25MHz)355(100MHz) 15.8以下 5.1
オープン
698
768 (税込)
11日以内出荷

返品不可
MTCN281620 22287177
MTCN281620 22287177
22287177 MTCN281620 28.5 16.3 20 45 6.3 [1ターン]80(25MHz)133(100MHz)、[2ターン]323(25MHz)550(100MHz) 15.8以下 5.1
オープン
759
835 (税込)
欠品中
MTCN402715H 22287186
MTCN402715H 22287186
22287186 MTCN402715H 40.5 27.4 15 58 6.3 [1ターン]53(25MHz)85(100MHz)、[2ターン]203(25MHz)346(100MHz) 27.1以下 5.1
オープン
988
1,087 (税込)
欠品中
お気に入りに追加
各品番毎の詳細は注文コードをクリックしてください

カテゴリ

商品レビュー

平均満足度:
総レビュー件数: 1
毎月抽選で 1,000名様500円クーポンをプレゼント! 商品レビューを投稿する
対象商品:
22287186
2017-06-07
用途:
コモンモードフィルターとして
卸売・小売業

半分にわれるので、ケーブルを巻いた状態で取り付けられて便利。
同軸ケーブルを4回ほど巻きましたがノイズの現象効果大です。

1人が参考にしています

よくあるご質問(FAQ)

ご質問件数: 1
ご質問は製品仕様に関する内容に限らせて頂きます。 この商品について質問する
質問:
製品の安全データシート(SDS)や有害物質使用制限に関するデータ(RoHS)等の書面が必要ですがどうすれば良いですか。
回答:
お手数ですが下記URLのお問合せフォームよりご依頼ください。
お問合せ種類 *必須の中から必要な書類をお選びご依頼ください。

https://help.monotaro.com/app/ask

書類名)
1:SDS(MSDS)
2:RoHS(2)
3:非該当証明書
4:ChemSHERPA
5:その他(ミルシート・出荷証明書)
2022-04-07
