材質SUS F304またはSUS 304

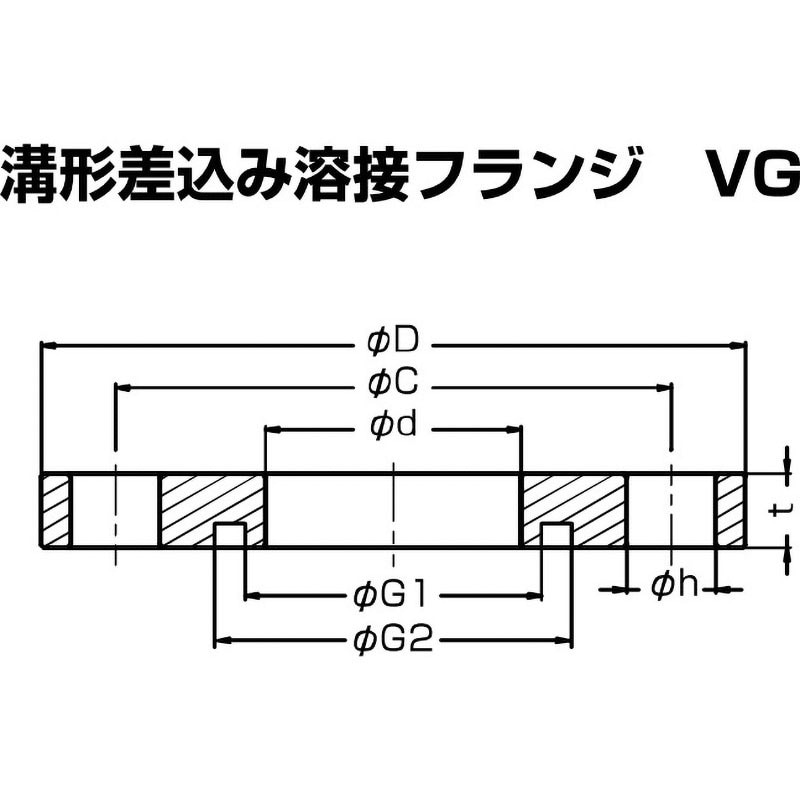

形状溝形差込み溶接フランジ VG
種類ステンレス製真空装置用フランジ
内径(Φmm)(ガスケットの溝G1)325
外径D(Φmm)400
外径(Φmm)(ガスケットの溝G2)341
深さ(mm)(ガスケットの溝S)4.5
ボルト(呼び)M12
厚さt(mm)16
内径d(Φmm)321
呼び径(A)300
刻印無し
ボルト穴中心径(C)(Φmm)370
ボルト穴数12
ボルト穴径h(Φmm)15
幅W(mm)(ガスケットの溝)8
RoHS指令(10物質対応)対応
