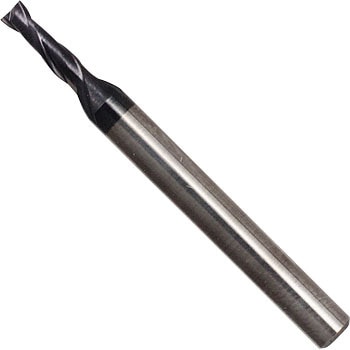

超硬スクエアエンドミル TiAlNコート 2枚刃 3D ピンカド

取扱い終了 1年間返品保証

内容量1本刃径(Φmm)2.5 注文コード31570945 品番2CEM-P-3D-2.5

大変申し訳ございませんが、この商品は取り扱いを終了いたしました。

1年間の返品保証付き！ぜひお試しください

この商品は刃径など12種類から選べます他の種類を見る

TiAlNコーティングは耐熱性に優れたコーティングで、合金鋼、オーステナイト鋼等の中・高速切削及び、鋳物や非鉄金属の加工に適しています。
刃先がシャープで加工精度がよく、精密仕上げに向いています。

材質超硬合金コーティングTiAlN 刃数2 ねじれ角(°)30 刃径公差(mm)0～-0.03 刃径(Φmm)2.5 刃長(mm)7.5 全長(mm)40 シャンク径(Φmm)4 タイプ刃先ピンカドタイプ最大穴あけ能力3D

注意

※本来の用途以外には使用しないでください。

被削材	合金工具鋼		合金工具鋼		ステンレス鋼		鋳鉄		アルミ合金		銅. 真鍮非鉄金属
硬度	~ HRc30		HRc30 ~ HRc45
強度	~ 1000N/㎟		1000 ~ 1500N/㎟
刃径(φmm)	回転数（min-1）	送り速度（mm/min）	回転数（min-1）	送り速度（mm/min）	回転数（min-1）	送り速度（mm/min）	回転数（min-1）	送り速度（mm/min）	回転数（min-1）	送り速度（mm/min）	回転数（min-1）	送り速度（mm/min）
0.2	24090	75	14320	45	12020	35	31490	145	74050	230	41580	140
0.3	21900	75	13020	45	10930	40	28630	150	67320	245	37800	145
0.4	19910	80	11840	50	9940	40	26030	160	61200	255	34360	155
0.5	18100	85	10760	50	9040	45	23660	165	55640	270	31240	165
0.6	16450	90	9780	55	8220	45	21510	175	50580	285	28400	170
0.8	14950	95	8890	55	7470	50	19550	185	45980	300	25820	180
1	13590	100	8080	60	6790	50	17770	195	41800	315	23470	190
1.5	8880	145	5270	80	5320	75	11500	195	26130	365	19290	285
2	7460	150	4890	95	4090	75	8880	210	20900	435	15680	325
2.5	6630	160	4250	105	3540	85	7320	210	17770	435	13070	325
3	5800	170	3610	115	2990	95	5750	210	14630	435	10450	325
4	4890	240	2990	150	2520	125	4370	210	10450	435	8360	325
5	4090	260	2420	150	2040	130	3470	210	8690	435	6460	325
6	3610	290	2190	180	1850	145	2800	240	7220	460	5420	355
7	3160	300	1910	170	1620	145	2450	250	6320	460	4800	355
8	2710	310	1620	160	1380	145	2090	260	5420	460	4180	355
10	2090	265	1280	130	1090	130	1760	270	4370	460	3230	355
12	1760	230	1090	105	900	105	1380	280	3560	460	2710	355

送り速度（mm/min）, in long & extra long types, should be reduced by around 50%.
回転数（min-1）=REVOLUTION PER MIN
送り速度（mm/min）=mm/min.

被削材	合金工具鋼		合金工具鋼		ステンレス鋼		鋳鉄		アルミ合金		銅. 真鍮非鉄金属
硬度	~ HRc30		HRc30 ~ HRc45
強度	~ 1000N/㎟		1000 ~ 1500N/㎟
刃径(φmm)	回転数（min-1）	送り速度（mm/min）	回転数（min-1）	送り速度（mm/min）	回転数（min-1）	送り速度（mm/min）	回転数（min-1）	送り速度（mm/min）	回転数（min-1）	送り速度（mm/min）	回転数（min-1）	送り速度（mm/min）
0.2	33730	105	20050	65	16830	50	44090	205	103670	320	58210	195
0.3	30660	105	18230	65	15300	55	40080	210	94250	345	52920	205
0.4	27870	110	16580	70	13920	55	36440	225	85680	355	48100	215
0.5	25340	120	15060	70	12660	65	33120	230	77900	380	43740	230
0.6	23030	125	13690	75	11510	65	30110	245	70810	400	39760	240
0.8	20930	135	12450	75	10460	70	27370	260	64370	420	36150	250
1	19030	140	11310	85	9510	70	24880	275	58520	440	32860	265
1.5	12430	205	7380	110	7450	105	16100	275	36580	510	27010	400
2	10440	210	6850	135	5730	105	12430	295	29260	610	21950	455
2.5	9280	225	5950	145	4960	120	10250	295	24880	610	18300	455
3	8120	240	5050	160	4190	135	8050	295	20480	610	14630	455
4	6850	335	4190	210	3530	175	6120	295	14630	610	11700	455
5	5730	365	3390	210	2860	180	4860	295	12170	610	9040	455
6	5050	405	3070	250	2590	205	3920	335	10110	645	7590	495
7	4420	420	2670	240	2270	205	3430	350	8850	645	6720	495
8	3790	435	2270	225	1930	205	2930	365	7590	645	5850	495
10	2930	370	1790	180	1530	180	2460	380	6120	645	4520	495
12	2460	320	1530	145	1260	145	1930	390	4980	645	3790	495
