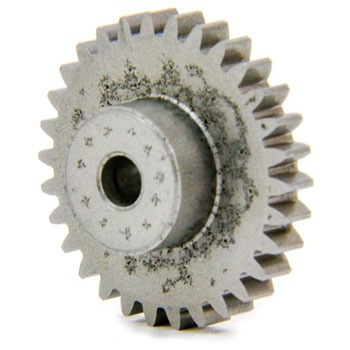

モジュール0.8
歯数30
歯幅E(mm)4
材質SMF5040(S45C相当)
種別平歯車
形状S1
質量(kg)0.0166
軸穴径(mm)4×4.1
圧力角(°)20
歯形並歯
精度等級JIS N8級(JIS B 1702-1)
歯面硬度70〜95HRB
歯面仕上げ焼結
バックラッシ(mm)0.10〜0.20
ボス径B(Φmm)12
ボス長F(mm)5
全長G(mm)9
許容トルク(N・m[kgf・m])曲げ強さ：0.15 歯面強さ：0.014
歯切基準面穴(公差-0.005〜(-0.020))
ウェブ厚H(mm)-
リム径I(Φmm)-
歯先円直径D(Φmm)25.6
基準円直径C(Φmm)24
