仕様
タイプ:多層非コミットエクステンダボード
コンタクト数:96
PCB材質:エポキシ樹脂ガラス積層
寸法:3 U x 1.6 mm
銅箔厚さ:35μm
FR材質グレード:FR4
長さ:3U
厚さ:1.6mm

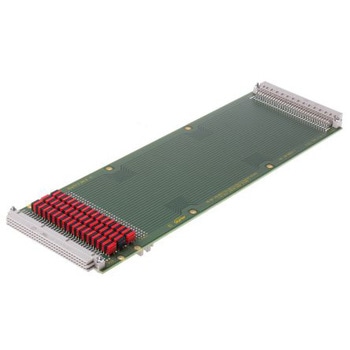

多層エクステンション. これらの多層エクステンションは、各信号ラインに3方向の保護機能を備えているので、最高のノイズ対策が実現します。 この多層構造には、中間のアースプレーンと信号トラックのインターリーブが含まれます。 ジャンパを使用すれば、このラインを簡単に切断できます。 リバースDIN96 / 96コネクタは、ロジックアナライザの接続に使用できます。 各信号ラインの間に0 Vのトラックがあります。 サポート - イジェクト機構 モデル38-39084は6層機構になっています。
