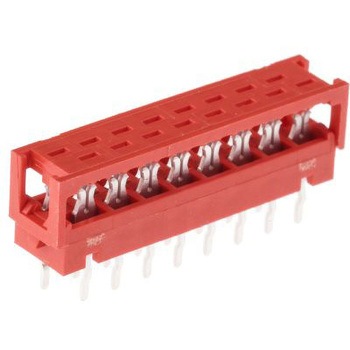

コンタクト数16行数2オス・メスオスピッチ(mm)2.54取付方式ケーブルマウントボディ向きライトアングル端子種別IDC定格電流(A)1.5コンタクトめっきニッケルの上に錫シリーズMicro-MaTch動作温度範囲(℃)-40～+105材質(ハウジング)PET仕様TE Connectivity Micro-MaTchパドルボードコネクタ. 電線対基板相互接続で使用するMicro-MaTchパドルボード(IDCトランジションコネクタ)です。これらのMicro-MaTchパドルボードコネクタにより、かん合相手のコネクタなしでリボンケーブルを直接基板に接続できます。基板パドルボードコネクタは、IDCコンタクトを備えているため、ワイヤを前処理する必要がありません。このMicro-MaTchシリーズのコネクタは、コンパクトな省スペース設計です。メスコンタクトは、フレッチング腐食を防止するコンタクトスプリングシステムを装備しています。位置決めスプリングが、振動や熱膨張によって発生するオスコンタクトとメスコンタクト間の動きを吸収します。コンタクトスポットのずれを防止すると、気密性の高い接続を実現し、コンタクトスプリングシステムがフレッチングを防止できます。これらのMicro-MaTchパドルボードIDCコネクタは、基板への確実な保持を可能にするキンク処理レグと基板スタンドオフを備えています。. 特長と利点. コンパクトな省スペース設計 ケーブルを基板に直接接続可能 完全スズめっきIDCコンタクト 耐フレッチング腐食性 気密性の高い接続 キンク処理端子で確実に保持可能 基板スタンドオフ. 用途. これらのMicro-MaTchコネクタは、幅広い用途向けに設計されています。主な用途 製造 / マテハン機器 ロボットやモータ 制御ユニット セントラルヒーティング装置 カーラジオ ナビゲーションシステム ダッシュボードシステム 基地局 セットトップボックス オーディオ機器RoHS指令(10物質対応)対応
